Перехід комерційного флоту на стиснений природний газ вимагає виходу за межі традиційного мислення газових насосів. Не можна просто встановити бачок і шланг. А CNG Station працює як вузькоспеціалізоване підприємство з обробки та транспортування газу під високим тиском. Для менеджерів автопарків і директорів об’єктів розуміння механізмів сайту є першим важливим кроком. Це допоможе вам оцінити життєздатність сайту, визначити початкові вимоги до капіталу та намітити щоденні робочі процеси. Багато покупців сильно недооцінюють фізичний слід і механічну складність цієї інфраструктури.
Цей посібник розбиває точну механіку цих станцій. Ми досліджуємо критичні апаратні компоненти, задіяні в обробці природного газу. Ви також дізнаєтесь про первинні конфігурації, зокрема налаштування швидкого заповнення та налаштування часу заповнення. Ці варіанти безпосередньо визначають, як ви ефективно масштабуєте свою паливну інфраструктуру.
Переробка, а не просто перекачування: система CNG-станції бере побутовий газ низького тиску, сушить його, стискає до високого тиску (до 3600+ фунтів на квадратний дюйм) і направляє для доставки.
Конфігурація визначає робочий процес: вибір між заповненням за часом (на ніч) і швидким заповненням (у роздрібній торгівлі) безпосередньо впливає на розмір компресора та вимоги до зберігання.
Апаратне забезпечення має значення: надійність вашого автопарку повністю залежить від правильного розміру вашого компресора CNG і відповідного обладнання для дозування.
Реалії об’єкта: Будівництво СПГ-станції вимагає оцінки тиску в газопроводі, електричної потужності та фізичної площі для відповідності та безпеки.
Покупці часто недооцінюють фізичний слід і механічну складність інфраструктури стисненого природного газу. Успіх вимагає розуміння послідовного потоку газу, який рухається від комунального трубопроводу безпосередньо до автомобіля. Ви повинні ставитися до підприємства як до мініатюрного переробного підприємства.
Кожен надійний об’єкт дотримується суворої послідовності, щоб газ залишався безпечним, сухим і під високим тиском. Поділ цього робочого процесу допомагає демістифікувати основні компоненти.
Впуск і вимірювання: стандартний природний газ комунального господарства надходить на об’єкт під низьким тиском. Зазвичай це коливається від 5 до 300 psi, залежно від місцевого постачальника комунальних послуг. Станція вимірює цей вхідний газ для вимірювання об’єму для виставлення рахунків і внутрішнього відстеження.
Газова осушувач (видалення вологи): Видалення водяної пари залишається кроком відповідності, який не підлягає обговоренню. Стандартний трубопровідний газ містить вологу. Якщо цю водяну пару не обробити, вона спричиняє серйозну корозію трубопроводу. Це також загрожує катастрофічним пошкодженням двигуна автомобіля під тиском. У сушарці використовуються осушувачі для видалення вологи перед стисненням.
Компресор CNG: Ця машина є абсолютним серцем будь-якого Система АГНКС . Він бере висушений газ низького тиску та підвищує тиск до стандартного рівня зберігання. Зазвичай це означає стиснення газу до 4500 psi. Ви повинні пам’ятати, що розмір компресора безпосередньо визначає загальну пропускну здатність станції. Міцний Компресор CNG гарантує швидку заправку вашого автопарку без несподіваних вузьких місць.
Каскадна система зберігання (для швидкого заповнення): об’єкти, що використовують моделі швидкого заповнення, потребують буфера. Каскадна система зберігання базується на трьох банках резервуарів високого тиску. Вони поділяються на банки низького, середнього та високого тиску. Вони буферизують подачу, щоб транспортні засоби могли швидко заправлятися за вимогою, не чекаючи, поки компресор створить тиск у режимі реального часу.
Різні робочі моделі вимагають абсолютно різних механіків станцій. Ви не можете нав’язати один дизайн кожному флоту. Оцінка вашого робочого графіка допомагає підібрати правильну механіку до ваших щоденних потреб.
За принципом тимчасового заповнення установка стискає газ і направляє його безпосередньо до припаркованих транспортних засобів. Зазвичай це відбувається протягом 6-8 годин. Примітно, що в цій моделі повністю відсутня каскадна система зберігання.
Це налаштування найкраще працює для флоту, який повертається на базу. Типовими прикладами є сміттєвози, місцеві фургони доставки та шкільні автобуси, припарковані на ніч у центральному дворі. Головною перевагою є набагато менші капітальні витрати на важке складське обладнання. Крім того, завдяки постійним, тривалим робочим циклам ви значно зменшуєте знос компресора.
Системи швидкого заправлення імітують традиційне заправлення бензином або дизелем. Транспортні засоби заправляються всього за 3-5 хвилин. Вони використовують газ під попереднім тиском, який забирається безпосередньо з каскадної системи зберігання.
Транзитні автобуси великої вантажопідйомності, громадські станції доступу та комерційні парки, що працюють у змінні зміни, значною мірою покладаються на цю модель. Безперечною перевагою тут залишається мінімальний час простою автомобіля. Водії швидко завершують заправку та негайно повертаються на дорогу.
| Конфігурація системи | Ідеальний тип парку Типові | часу заповнення | вимоги до зберігання |
|---|---|---|---|
| Система заповнення часу | Шкільні автобуси, сміттєвози | 6-8 годин | Немає (прямо до автомобіля) |
| Система швидкого заповнення | Транзитні автобуси, вахтовий парк | 3-5 хвилин | Каскадне зберігання (низький/середній/високий) |

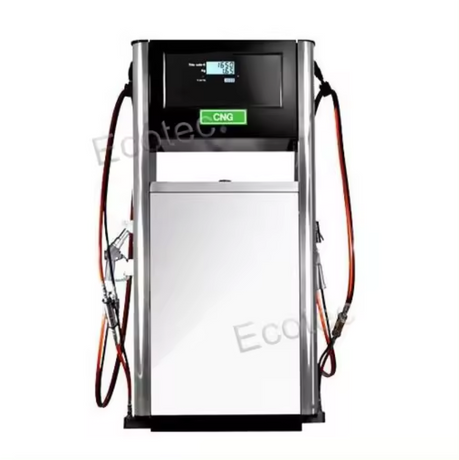

Вибір диспенсера сильно впливає на взаємодію з користувачем, швидкість заправки та загальну безпеку сайту. Ви повинні розуміти, як працює обладнання для дозування, щоб драйвери були безпечними та ефективними.
Блок дозатора містить неймовірно точні компоненти. Він покладається на масові витратоміри Коріоліса для точного вимірювання газу, що надходить у бак автомобіля. Послідовні клапани керують потоком з різних накопичувачів для підтримки високого тиску. Крім того, програмне забезпечення температурної компенсації регулює швидкість потоку, оскільки природний газ розширюється при нагріванні.

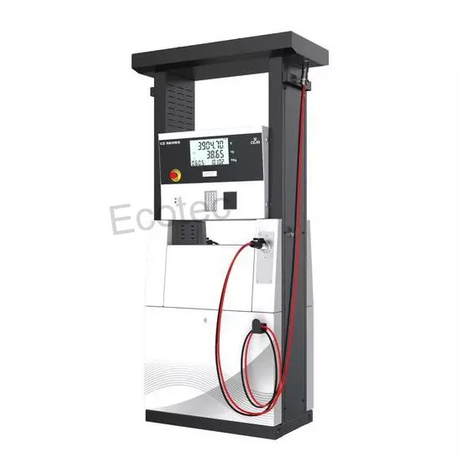

Оператори часто використовують стандарт дозатор CNG з одним соплом для контрольованої та надійної заправки. Ці спеціальні моделі ідеально працюють на невеликих швидкозаповнюваних ділянках або в межах виділених комерційних смуг руху. Вони забезпечують постійний тиск і надійні функції безпеки без непотрібної складності в експлуатації.
Під час використання диспенсера водії дотримуються суворої послідовності заходів безпеки. Цей поетапний процес запобігає витокам і забезпечує максимальну місткість бака.
Заземлення та з’єднання: водій під’єднує шланг за допомогою надійного зафіксованого розеткового з’єднання NGV1 або NGV2. Це створює механічний замок. Система не буде видавати газ, доки не перевірить повну герметичність з’єднання.
Вирівнювання тиску: після активації діють клапани послідовності. Спочатку вони беруть із накопичувального банку низького тиску. Коли бак автомобіля наповнюється і тиск вирівнюється, клапани автоматично перемикаються на систему середнього тиску. Нарешті, вони беруть з банку високого тиску. Цей послідовний метод максимізує ефективність вилучення зі сховища.
Відключення та очищення: Коли бак автомобіля досягає рівно 3600 psi (з поправкою на температуру навколишнього середовища), система зупиняється. Потім апаратне забезпечення безпечно випускає залишковий газ під високим тиском, що потрапив у лінію сопла. Лише після цього безпечного очищення водій може від'єднати розетку.
Не всі підприємства готові до будівництва постійних важких цивільних станцій. Деяким компаніям потрібна проміжна заправка паливом під час масштабної модернізації об’єктів. Щоб подолати ці фізичні прогалини, вам потрібні масштабовані, гнучкі параметри.
А Мобільна колонка СПГ забезпечує миттєве розгортання пального. Ці блоки складаються із встановлених на причепі систем, які об’єднують в одне шасі як трубки для зберігання високого тиску, так і стандартне обладнання для дозування. Ви можете перемістити їх куди завгодно.
Вони обслуговують кілька унікальних випадків використання. Флоти, яким загрожує тимчасове переміщення, сильно покладаються на них. Вони також дозволяють директорам об’єктів проводити пілотні випробування впровадження природного газу перед тим, як вкладати мільйони капіталу в фіксовану інфраструктуру. Крім того, вони діють як блискучі резервні джерела палива, якщо основний трубопровід вийде з ладу.
Однак ви повинні враховувати їх обмеження. Мобільні рішення вимагають роботи станції «мама-дочка». Постійна «материнська» станція повинна стискати газ у трейлери труб. Потім вантажівки транспортують цей газ до «дочірньої» мобільної ТРК. Цей транспортний логістичний ланцюг за своєю суттю створює вищі експлуатаційні витрати на GGE (еквівалент бензинового галону) порівняно з станціями, підключеними до прямого трубопроводу.
Перехід від простого розуміння механіки до фактичного планування проекту вимагає ретельної оцінки місця. Ви повинні переглянути чотири основні виміри, перш ніж розпочинати роботу.
Оцініть, що місцева газова компанія реально може доставити до вашої власності. Вам потрібно перевірити їх фактичний тиск на вході. Нижчий вхідний тиск вимагає придбання більших, дорожчих компресорів, щоб досягти кінцевого наповнення автомобіля 3600+ psi. Лінія високого тиску значно скорочує ваші початкові інвестиції в компресор.
Компресорні двигуни промислового масштабу вимагають величезної кількості трифазної електроенергії. Ви не можете використовувати їх на стандартних комерційних електричних панелях. Ретельно оцініть приховані витрати на оновлення комунальної електрики. Іноді для забезпечення достатньої кількості електроенергії потрібно встановити спеціальну підстанцію. Ви повинні включити ці потенційні оновлення мережі на перших етапах планування.
Будівництво об’єкта передбачає суворе дотримання нормативних вимог. Ви повинні посилатися на NFPA 52 (Кодекс паливних систем для транспортних засобів на природному газі). Цей кодекс вимагає, щоб накопичувачі високого тиску та великі компресори підтримували певну фізичну відстань від ліній власності, громадських тротуарів та прилеглих будівель. Ви можете мати велику ділянку, але обмежувальні невдачі можуть різко скоротити вашу корисну площу будівництва.
Ніколи не визначайте розмір вашого закладу виключно на основі середньодобового обсягу. Ви повинні оцінити загальний попит на GGE автопарку під час вашого найкоротшого вікна заправки. Наприклад, якщо п’ятдесят вантажівок повертаються о 17:00 і потребують негайного ремонту, ваш попит на піковий потік є величезним. Заниження габаритів безпосередньо призводить до серйозних затримок автопарку. І навпаки, збільшення габаритів втрачає цінний капітал на великогабаритне обладнання.
Добре спроектована установка для заправки природним газом постійно врівноважує реалії комунальних послуг на вході з конкретними вимогами щодо обороту парку.
Фізична механіка — від початкового осушувача та компресора до насадки дозатора — має працювати як єдина єдина безперебійна система.
Ваш вибір між налаштуваннями швидкого заповнення та заповнення часу визначає весь профіль апаратного забезпечення вашого сайту.
Регуляторні недоліки та пропускна здатність електричної мережі є найбільшими прихованими перешкодами у плануванні території.
Подальший крок: ми наполегливо рекомендуємо розпочати комплексний техніко-економічний аудит об’єкта та офіційну перевірку тиску комунального підприємства. Захистіть ці деталі перед тим, як братися за проектування важких машин або закупівлю обладнання.
A: Стандартний станційний компресор зазвичай підвищує тиск газу в трубопроводі до 4500 psi для каскадного зберігання на місці. Такий високий тиск зберігання гарантує, що диспенсер може доставляти остаточне заповнення з температурною компенсацією 3600 psi безпосередньо в бортові баки автомобіля, долаючи опір потоку.
A: Ні. Якщо ваш автопарк паркується на ніч у центральному дворі, система заповнення часу фінансово та механічно краща. Це усуває потребу в дорогих каскадних накопичувачах високого тиску та дозволяє компресору стабільно працювати протягом ночі, значно зменшуючи знос обладнання.
A: Регулярне технічне обслуговування передбачає суворі об’єктивні реалії. Оператори повинні регулярно міняти компресорне масло та замінювати осушувач газу, щоб запобігти накопиченню вологи. Крім того, технічні спеціалісти повинні проводити регулярні перевірки герметичності всіх клапанів високого тиску, фітингів і форсунок дозатора.
