מעבר צי מסחרי לגז טבעי דחוס דורש מעבר למחשבה המסורתית של משאבות הדלק. אתה לא יכול פשוט להתקין מיכל וצינור. א תחנת CNG פועלת כמתקן מיוחד ביותר לעיבוד והעברת גז בלחץ גבוה. עבור מנהלי צי ומנהלי מתקנים, הבנת המכניקה של אתר היא הצעד הקריטי הראשון. זה עוזר לך להעריך את כדאיות האתר, לקבוע דרישות הון מראש ולמפות זרימות עבודה תפעוליות יומיות. קונים רבים מזלזלים מאוד בטביעת הרגל הפיזית ובמורכבות המכנית של תשתית זו.
מדריך זה מפרק את המכניקה המדויקת של התחנות הללו. אנו חוקרים את רכיבי החומרה הקריטיים המעורבים בעיבוד גז טבעי. תלמד גם על תצורות ראשוניות, במיוחד הגדרות מילוי מהיר לעומת מילוי זמן. בחירות אלה מכתיבות ישירות את האופן שבו אתה מרחיב את תשתית התדלוק שלך ביעילות.
עיבוד, לא רק שאיבה: מערכת תחנת CNG לוקחת גז שירותים בלחץ נמוך, מייבשת אותו, דוחסת אותו ללחצים גבוהים (עד 3,600+ psi), ומשלבת אותו למשלוח.
התצורה מכתיבה זרימת עבודה: הבחירה בין מילוי זמן (בין לילה) למילוי מהיר (בסגנון קמעונאי) משפיעה ישירות על גודל המדחס ודרישות האחסון.
חומרה חשובה: האמינות של הצי שלך תלויה לחלוטין בגודל הנכון של מדחס ה-CNG שלך ובחומרת ההפצה המתאימה.
מציאות האתר: בניית תחנת CNG דורשת הערכת לחץ קו גז, קיבולת חשמלית וטביעת רגל פיזית לצורך תאימות ובטיחות.
קונים לעיתים קרובות מזלזלים בטביעת הרגל הפיזית ובמורכבות המכנית של תשתית גז טבעי דחוס. הצלחה מחייבת הבנת הזרימה הרציפה של גז כשהוא עובר מצינור השירות ישירות לרכב. עליך להתייחס למתקן כמפעל עיבוד מיניאטורי.
כל מתקן אמין עוקב אחר רצף קפדני כדי להבטיח שהגז נשאר בטוח, יבש ובעל לחץ גבוה. פירוק זרימת העבודה הזו עוזרת לבטל את המיסטיות של רכיבי הליבה.
כניסה ומדידה: גז טבעי רגיל נכנס למתקן בלחץ נמוך. זה בדרך כלל נע בין 5 ל-300 psi, בהתאם לספק השירות המקומי שלך. התחנה מודדת את הגז הנכנס הזה כדי למדוד נפח לחיוב ומעקב פנימי.
מייבש גז (הסרת לחות): הסרת אדי מים נותרה שלב ציות שאינו ניתן למשא ומתן. גז צינור סטנדרטי מכיל לחות. אם לא מטופל, אדי מים אלה גורמים לקורוזיה חמורה בצנרת. זה גם מסתכן בנזק קטסטרופלי למנועי רכב כאשר הוא לחץ. המייבש משתמש במיטות ייבוש כדי להסיר לחות לפני הדחיסה.
מדחס CNG: מכונה זו פועלת כמו הלב המוחלט של כל אחד מערכת תחנות CNG . הוא לוקח את הגז היבש בלחץ נמוך ומגביר את הלחץ לרמות אחסון סטנדרטיות. זה בדרך כלל אומר דחיסת הגז עד 4,500 psi. עליך לזכור שגודל המדחס מכתיב ישירות את התפוקה הכוללת של התחנה. חזק מדחס CNG מבטיח לצי שלך דלק במהירות ללא צווארי בקבוק בלתי צפויים.
מערכת אחסון אשד (למילוי מהיר): מתקנים המשתמשים בדגמי מילוי מהיר דורשים מאגר. מערכת אחסון המפל מסתמכת על שלוש גדות של כלי אחסון בלחץ גבוה. אלה מסווגים לבנקים בלחץ נמוך, בינוני וגבוה. הם חוסמים את ההיצע כך שכלי רכב יכולים להתמלא במהירות לפי דרישה מבלי לחכות שהמדחס יפיק לחץ בזמן אמת.
מודלים תפעוליים שונים דורשים מכניקת תחנות שונה בתכלית. אתה לא יכול לכפות עיצוב אחד על כל צי. הערכת לוח הזמנים התפעולי שלך עוזרת להתאים את המכניקה הנכונה לצרכים היומיומיים שלך.
בהסדר של מילוי זמן, המתקן דוחס גז ומנתב אותו ישירות לכלי רכב חונים. זה קורה בדרך כלל על פני תקופה של 6 עד 8 שעות. יש לציין כי דגם זה מדלג לחלוטין על מערכת האחסון במפל.
הגדרה זו פועלת בצורה הטובה ביותר עבור ציי החזרה לבסיס. דוגמאות נפוצות כוללות משאיות אשפה, ניידות משלוחים מקומיות ואוטובוסי בית ספר החונים לילה בחצר מרכזית. היתרון העיקרי כרוך בהוצאה הונית נמוכה בהרבה על ציוד אחסון כבד. יתר על כן, אתה חווה בלאי מופחת משמעותית של המדחס בגלל מחזורי הפעולה היציבים והממושכים שלו.
מערכות מילוי מהיר מחקות חוויות מסורתיות של דלק או סולר. כלי רכב מתדלקים תוך 3 עד 5 דקות בלבד. הם מנצלים גז בלחץ מראש הנמשך ישירות ממערכת האחסון במפל.
אוטובוסים כבדים, תחנות גישה ציבוריות וציים מסחריים הפועלים במשמרות מתגלגלות מסתמכים במידה רבה על הדגם הזה. היתרון המובהק כאן נותר זמן השבתה מינימלי של הרכב. הנהגים משלימים את המילוי שלהם במהירות וחוזרים לכביש מיד.
| תצורת מערכת | סוג צי אידיאלי | אופייניות לזמן מילוי | דרישות אחסון |
|---|---|---|---|
| מערכת מילוי זמן | אוטובוסים לבית ספר, משאיות אשפה | 6 עד 8 שעות | אין (ישר לרכב) |
| מערכת מילוי מהיר | אוטובוסים טרנזיטים, ציי משמרות | 3 עד 5 דקות | אחסון אשד (נמוך/בינוני/גבוה) |
בחירת מתקן משפיעה מאוד על חווית המשתמש, מהירות התדלוק ובטיחות האתר הכוללת. עליך להבין כיצד פועלת חלוקת החומרה כדי לשמור על מנהלי התקנים מאובטחים ויעילים.

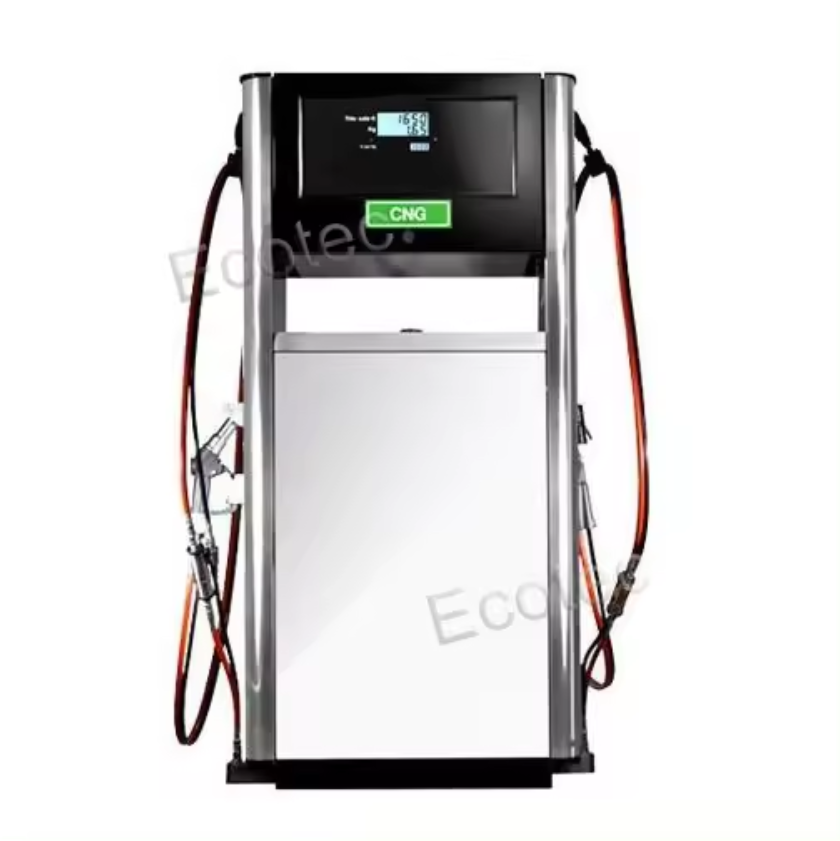

יחידת הדיספנסר מכילה רכיבים מדויקים להפליא. הוא מסתמך על מדי זרימת מסה של Coriolis כדי למדוד במדויק את הגז הנכנס למיכל הרכב. שסתומי רצף מנהלים את הזרימה מבנקי אחסון שונים כדי לשמור על לחץ גבוה. בנוסף, תוכנת פיצוי טמפרטורה מסדירה את קצב הזרימה מכיוון שהגז הטבעי מתרחב בעת חימום.

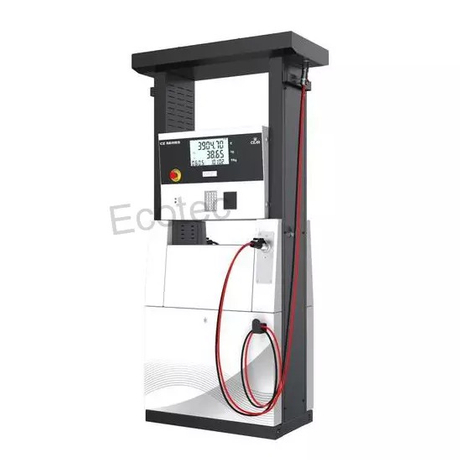

מפעילים משתמשים לעתים קרובות בתקן מתקן CNG עם זרבובית אחת לתדלוק מבוקר ואמין. הדגמים הספציפיים הללו פועלים בצורה מושלמת באתרי מילוי מהיר קטנים יותר או בנתיבי צי מסחרי ייעודיים. הם מספקים לחץ עקבי ותכונות בטיחות חזקות ללא מורכבות תפעולית מיותרת.
נהגים עוקבים אחר רצף בטיחות נוקשה בעת שימוש במתקן. תהליך שלב אחר שלב זה מונע דליפות ומבטיח קיבולת מיכל מקסימלית.
הארקה וחיבור: הנהג מחבר את הצינור באמצעות חיבור מאובטח ונעול לשקע NGV1 או NGV2. זה יוצר נעילה מכנית. המערכת לא תוציא גז עד שתוודא חיבור אטום לחלוטין.
השוואת לחץ: לאחר ההפעלה, שסתומי הרצף משתלטים. הם שואבים תחילה מבנק האחסון בלחץ נמוך. כאשר מיכל הרכב מתמלא והלחץ משתווה, השסתומים עוברים אוטומטית לבנק הלחץ הבינוני. לבסוף, הם שואבים מבנק הלחץ הגבוה. שיטה רציפה זו ממקסמת את יעילות מיצוי האחסון.
ניתוק וטיהור: כאשר מיכל הרכב מגיע בדיוק ל-3,600 psi (מותאם לטמפרטורת הסביבה), המערכת נעצרת. לאחר מכן, החומרה מוציאה בבטחה את שאריות הגז בלחץ גבוה הכלואות בתוך קו הזרבובית. רק לאחר טיהור בטוח זה יכול הנהג לנתק את השקע.
לא כל הפעולות מוכנות לבנייה קבועה וכבדה של תחנות אזרחיות. חברות מסוימות דורשות תדלוק זמני תוך כדי שדרוגי מתקנים מסיביים. אתה צריך אפשרויות מדרגיות וגמישות כדי לגשר על פערים פיזיים אלה.

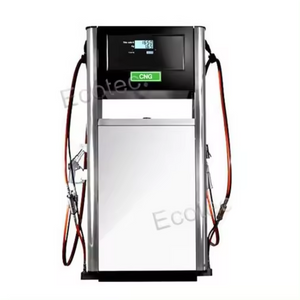

א מתקן CNG נייד מספק נכס תדלוק מיידי שניתן לפריסה. יחידות אלה מורכבות ממערכות מותקנות על נגרר המשלבות הן צינורות אחסון בלחץ גבוה והן חומרת ניפוק סטנדרטית לשלדה אחת. אתה יכול להעביר אותם לכל מקום שהם צריכים.
הם משרתים מספר מקרי שימוש ייחודיים. ציים העומדים בפני העברה זמנית מסתמכים עליהם במידה רבה. הם גם מאפשרים למנהלי מתקנים להפעיל ניסויים פיילוטים על השקת גז טבעי לפני שהם מתחייבים להון של מיליונים בתשתיות קבועות. יתר על כן, הם פועלים כמשאבי תדלוק מבריקים של גיבוי חירום אם צינור ראשי יורד.
עם זאת, עליך לשקול את המגבלות שלהם. פתרונות ניידים דורשים תפעול תחנות 'אם-בת'. תחנת 'אמא' קבועה חייבת לדחוס את הגז לקרוואנים. לאחר מכן משאיות גוררות את הגז הזה למתקן הנייד 'בת'. שרשרת הובלה לוגיסטית זו יוצרת מטבעה עלות תפעולית גבוהה יותר ל-GGE (שווה ערך ליטר בנזין) בהשוואה לתחנות המחוברות לצינורות ישירות.
המעבר מסתם הבנת המכניקה לתכנון הפרויקט בפועל דורש הערכת אתר קפדנית. עליך לסקור ארבעה מימדים בסיסיים לפני פריצת דרך.
הערך בדיוק מה חברת הגז המקומית יכולה לספק באופן ריאלי לקו הנכסים שלך. אתה צריך לאמת את לחצי הכניסה האמיתיים שלהם. לחצי כניסה נמוכים יותר מחייבים אותך לרכוש מדחסים גדולים ויקרים יותר כדי להשיג את מילוי הרכב הסופי של 3,600+ psi. קו שירות בלחץ גבוה מפחית באופן דרסטי את ההשקעה שלך במדחס מראש.
מנועי מדחס בקנה מידה תעשייתי דורשים כמויות אדירות של כוח תלת פאזי. אתה לא יכול להפעיל אותם על לוחות חשמל מסחריים סטנדרטיים. הערך בקפידה את העלויות הנסתרות של שדרוגי חשמל. לפעמים, אספקת מספיק חשמל מצריכה התקנת תחנת משנה ייעודית. עליך לשלב את שדרוגי הרשת הפוטנציאליים הללו בשלבי התכנון המוקדמים ביותר שלך.
בניית מתקן כרוכה בעמידה קפדנית בתקנות. עליך להתייחס בכבדות ל-NFPA 52 (קוד מערכות דלק טבעיות של גז לכלי רכב). קוד זה מחייב שבנקי אחסון בלחץ גבוה ומדחסים גדולים ישמרו על מרחקים פיזיים ספציפיים מקווי רכוש, מדרכות ציבוריות ומבנים סמוכים. אולי יש לך מגרש גדול, אבל כישלונות מגבילים עלולים לכווץ דרסטית את טביעת הרגל הבנייה השמישה שלך.
לעולם אל תתאים את המתקן שלך בהתבסס אך ורק על נפח ממוצע יומי. עליך להעריך את סך הביקוש ל-GGE של הצי במהלך חלון התדלוק הצפוף ביותר שלך. לדוגמה, אם חמישים משאיות חוזרות בשעה 17:00 וצריכות תפנית מיידית, ביקוש שיא הזרימה שלך הוא עצום. תת גודל מוביל ישירות לעיכובים חמורים בצי. לעומת זאת, גודל יתר מבזבז הון יקר על ציוד גדול מדי.
מתקן תדלוק גז טבעי מתוכנן היטב מאזן כל הזמן את מציאות השירות בכניסה עם דרישות תפנית ספציפיות של הצי.
המכניקה הפיזית - מהמייבש הראשוני והמדחס וכל הדרך ועד פיית המתקן - חייבת לפעול כמערכת אחת אחידה וחסרת תפרים.
הבחירה שלך בין הגדרות מילוי מהיר ומילוי זמן מכתיבה את כל פרופיל החומרה של האתר שלך.
תקלות רגולטוריות ויכולות רשת החשמל מייצגות את המכשולים הנסתרים הגדולים ביותר בתכנון האתר.
פעולה בשלב הבא: אנו ממליצים בחום ליזום ביקורת היתכנות מקיפה של האתר ובדיקת לחץ רשמי של שירות. אבטח את הפרטים האלה לפני שתתעסק בתכנון הנדסי כבד או רכש ציוד.
ת: מדחס תחנה סטנדרטי מגביר בדרך כלל את הגז בצנרת עד 4,500 psi לאחסון מפל באתר. לחץ אחסון גבוה זה מבטיח שהמתקן יכול לספק מילוי סופי בפיצוי טמפרטורה של 3,600 psi ישירות לתוך המיכלים המשולבים של הרכב, תוך התגברות על התנגדות הזרימה.
ת: לא. אם הצי שלך חונה לילה בחצר מרכזית, מערכת מילוי זמן עדיפה מבחינה כלכלית ומכנית. זה מבטל את הצורך במאגרי אחסון יקרים בלחץ גבוה ומאפשר למדחס לפעול באופן קבוע בן לילה, מה שמפחית משמעותית את שחיקת הציוד.
ת: תחזוקה שוטפת כרוכה במציאות קפדנית ואובייקטיבית. על המפעילים לבצע באופן קבוע החלפות שמן מדחס ולהחליף את חומר הביוב של מייבש הגז כדי למנוע הצטברות לחות. יתרה מזאת, על הטכנאים לבצע בדיקות שגרתיות של בדיקת דליפות בכל שסתומי הלחץ הגבוה, האביזרים וחירי המתקן.
