Suluhisho Wingi la Uhifadhi wa LPG: Viwango vya Uhandisi kwa Tani 20 (40m³) Viwandani

Kuboreshwa hadi tani 20 (40m³) kwa wingi wa mfumo wa kuhifadhi gesi ya petroli ni alama ya mpito muhimu wa uendeshaji kwa kituo chochote cha viwanda kinachokua. Unahama kutoka kwa matumizi ya kawaida ya silinda hadi utegemezi wa kiwango cha juu wa viwanda. Hatua hii kimsingi hupima uwezo wako wa uzalishaji. Huondoa ubadilishaji wa silinda mara kwa mara. Inaimarisha usambazaji wako wa nishati ya kila siku kwa ufanisi.

Hata hivyo, ununuzi hutegemea kusawazisha ufanisi wa juu zaidi wa uhifadhi dhidi ya mifumo madhubuti ya kufuata. Ni lazima uabiri kwa uangalifu vikwazo vya alama za tovuti. Pia unakabiliwa na itifaki kali za uhandisi wa usalama. Makosa katika awamu hii ya kupanga mapema yanaweza kusababisha ucheleweshaji mkubwa wa mradi. Chaguo duni za uainishaji zinaweza hata kuanzisha dhima kali za usalama kwenye tovuti yako ya mmea.

Nakala hii inawapa wanunuzi wa viwandani na wahandisi wa mimea mfumo unaotegemewa na unaotegemewa. Tutakusaidia kutathmini, tovuti, na kubainisha chombo sahihi kwa usalama. Tunaweka mapendekezo haya kwenye viwango vinavyotambulika vya kimataifa vya uhandisi. Utajifunza nini hasa cha kudai kutoka kwa wazalishaji. Tunakuongoza kupitia kuunganisha miundombinu hii kubwa katika shughuli za kiwanda chako kwa urahisi.

Mambo muhimu ya kuchukua

• Uhalisia wa Uwezo Unaotumika: A 40m³ tanki huhifadhi kwa usalama takriban tani 17-18 za LPG ya kioevu kutokana na sheria ya lazima ya 80-85% ya kujaza salama kwa upanuzi wa joto.

• Uzingatiaji Hauwezi kujadiliwa: Mizinga inayotumika lazima ifikie viwango vya ASME Boiler na Misimbo ya Shinikizo (BPVC) na kuzingatia NFPA 58 au miongozo ya kikanda ya WLGA.

• Utayarishaji wa Maeneo: Mizinga ya tani 20 huhitaji tandiko la zege lililoboreshwa na umbali mkali wa kurudi nyuma (kwa kawaida futi 50/mita 15) kutoka kwa njia za mali na vyanzo vya kuwasha.

• Uthibitishaji wa Muuzaji: Watengenezaji wanaoheshimika hutoa ripoti za uwazi za Majaribio Isiyo ya Uharibifu (NDT), vyeti vya majaribio ya hydrostatic, na hati za matibabu ya joto baada ya weld.

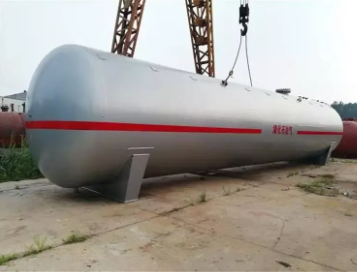

Maelezo ya Uhandisi ya Tangi ya Kuhifadhi ya Tani 20 (40m³) LPG

Inabainisha imara Tangi ya LPG ya Tani 20 inahitaji kuelewa vizingiti tofauti vya kiufundi. Huwezi kuagiza tu silinda ya kawaida ya chuma. Wanunuzi lazima watathmini ukadiriaji wa shinikizo, muundo wa nyenzo na kiasi halisi kinachoweza kutumika kwa karibu.

Lazima kwanza tueleze shinikizo la muundo na uvumilivu wa joto. Shinikizo za uendeshaji kwa ujumla huelea karibu 1.77 MPa (250 psi). Tangi lazima ihimili mabadiliko ya joto ya nje kwa usalama. Misimu tofauti huhitaji uwiano tofauti wa propane-to-butane. Propani hutoa shinikizo la juu zaidi la mvuke kuliko butane. Kwa hivyo, chombo lazima kikubali tofauti hizi za mchanganyiko wa msimu bila mshono. Ikiwa unafanya kazi katika majira ya baridi ya baridi, chuma lazima kipinga ebrittlement kali. Katika majira ya joto kali, lazima iwe na upanuzi mkali wa mvuke wa ndani.

Uteuzi wa nyenzo hufafanua muda wa uendeshaji wa kitengo chako. Wahandisi ulimwenguni pote hutaja chuma cha chombo cha shinikizo kilichojitolea. ASME SA-516 Daraja la 70 hutumika kama kiwango cha kimataifa cha dhahabu hapa. Inatoa nguvu ya kipekee ya mvutano wa hali ya juu. Kemia yake maalum ya kaboni na manganese hupinga kutu ya anga kwa ufanisi. Unataka daraja hili mahususi la chuma kwa matumizi ya kazi nzito ya viwandani. Inafanya kazi kwa kutabirika chini ya mizigo ya shinikizo la mzunguko wa mara kwa mara.

Ifuatayo, ni lazima tushughulikie sheria ya 85% ya kujaza salama. Wanunuzi wengi hawaelewi vipimo vya uwezo wa kawaida kabisa. A 40m³ uwezo wa maji si sawa 40m³ ya gesi inayoweza kutumika. Gesi ya maji ya petroli hupanuka haraka inapokanzwa. Kanuni zinaamuru madhubuti kiwango cha juu cha kufanya kazi kwa usalama cha 80-85%. Bafa hii muhimu ya usalama inachukua upanuzi wa asili wa joto. Inazuia janga la shinikizo la hydrostatic ndani ya ganda la chuma. Kwa hivyo, 40m⊃3 yako; chombo kinatoa takriban lita 34,000. Hii inamaanisha takriban tani 17 hadi 18 za bidhaa ya kioevu. Kuelewa kanuni hii ya fizikia huzuia mapungufu ya kiutendaji. Unaepuka kupunguza mahitaji ya kituo chako.

Hebu tuangalie nafasi ya kimwili inayohitajika. 40m⊃3 ya kawaida; chombo kinadai alama maalum ya mwili. Kawaida unaona kipenyo cha mita 2.2 hadi 2.4. Urefu wa jumla ni takriban mita 9.5 hadi 10. Tunaonyesha vipimo hivi vya kawaida katika chati iliyo hapa chini.

Mfumo wa Uzingatiaji wa Udhibiti na Viwango vya Usalama

Kuunganisha viwanda Tangi ya Hifadhi ya LPG inaleta mizigo mikali ya udhibiti. Usalama unasalia kuwa muhimu katika mamlaka zote za kimataifa. Lazima uzingatie viwango vilivyowekwa vya utengenezaji bila uwazi. Uthibitishaji wa Kidhibiti cha Boiler na Chombo cha Shinikizo cha ASME Sehemu ya VIII Kitengo cha 1 ni cha lazima katika maeneo mengi. Viwango sawa vya ISO pia vinatumika kote ulimwenguni. Nambari hizi huamuru mahesabu sahihi ya unene wa ganda. Wanatawala jiometri ya kichwa na taratibu za kulehemu za miundo. Muhuri wa ASME 'U' huhakikisha uadilifu wa muundo. Bila uthibitisho huu, unakabiliwa na dhima kubwa. Huwezi kuendesha chombo kisheria.

Nambari za usakinishaji na utunzaji zinahitaji umakini sawa. NFPA 58 (Msimbo wa Gesi ya Petroli Iliyoyeyushwa) hutumika kama alama ya kimataifa inayoidhinishwa. WLGA (Chama cha Gesi Kioevu Ulimwenguni) pia huchapisha mazoea bora ya tasnia. Hati hizi zinaonyesha itifaki kamili za usakinishaji wa wingi. Hufunika viyeyusho, mifereji ya mabomba, na kuhamisha vichwa vingi kwa ukamilifu. Wanafafanua jinsi ya kusaga vifaa kwa usalama ili kuzuia kutokwa tuli. Kuzingatia NFPA 58 kunapunguza mfiduo wako wa kisheria. Inatoa mwongozo unaotambulika kwa usalama wa uendeshaji.

Uangalizi wa mazingira wa eneo mara nyingi huchanganya ratiba za mradi kwa kiasi kikubwa. Mashirika sawa na NY DEC hutekeleza sheria mahususi za dutu hatari ndani ya nchi. Wanaamuru itifaki kali za kuzuia kumwagika. Ni lazima utengeneze sehemu zinazofaa za vizuizi karibu na vituo vya uhamishaji wa wingi. Mashirika haya yanahitaji usajili wa kina wa hifadhi yako. Wanataka mipango ya kina ya majibu ya dharura iwasilishwe kabla ya kuagiza kiwanda. Ni lazima uzingatie hatua hizi za usimamizi katika ratiba yako. Kupuuza uangalizi wa ndani husababisha maagizo ya kusimamisha kazi mara moja.

Uwekaji, Ufungaji, na Hali Halisi za Uhandisi wa Kiraia

Uchaguzi sahihi wa tovuti unaonyesha mafanikio ya mwisho ya mradi wako. Vibali vya usalama hufanya kama kikwazo chako cha kwanza. Kanuni hutekeleza umbali mkali wa kutengwa kote ulimwenguni. Vikwazo hivi hulinda miundombinu inayozunguka kutokana na hatari zinazoweza kutokea za moto. Hupunguza hatari zinazohusiana na Milipuko ya Mvuke ya Kioevu Kuchemka (BLEVE).

Tunaweza kugawanya vipaumbele hivi vya msingi vya tovuti kwa uwazi:

1. Laini za Mali: Lazima uweke kitengo angalau futi 50 (mita 15) kutoka kwa mipaka ya mali. Hii inazuia mfiduo wa hatari nje ya tovuti.

2. Majengo: Weka umbali wa angalau futi 50 kutoka kwa miundo yoyote inayokaliwa au ofisi za utawala.

3. Vyanzo vya Kuwasha: Piga marufuku vifaa vyote vya umeme ambavyo havijakadiriwa, magari na miale ya moto iliyo wazi ndani ya eneo la mvuke la mtawanyiko.

4. Vifaa vingine vya Kuwaka: Tenganisha usakinishaji kwa uthabiti kutoka kwa tanki za oksijeni au yadi zingine za kuhifadhi kemikali zinazoweza kuwaka.

Sheria hizi za kurejesha nyuma hufanya tathmini za mapema za uwezekano wa tovuti kuwa muhimu. Huwezi kubana 40m³ silinda ndani ya eneo la viwanda lenye watu wengi kwa usalama. Lazima upange ramani za radius hizi kabla ya kununua vifaa.

Mahitaji ya msingi yanahitaji ushiriki mkubwa wa uhandisi wa kiraia. A iliyojaa kikamilifu 40m³ chombo hubeba uzito mkubwa wa mwili. Ganda la chuma pamoja na tani 18 za kioevu huunda mzigo mkubwa wa nyayo. Huwezi kupumzika mzigo huu uliokufa moja kwa moja kwenye uchafu uliounganishwa. Tunahitaji tandiko za zege zilizoimarishwa sana. Wahandisi lazima watengeneze vifaa hivi mahususi kwa ajili ya uwezo wako wa kuzaa udongo wa eneo lako. Ni lazima wahesabu vigezo vya mitetemo ya kikanda kwa usahihi. Pia huchangia katika mahesabu ya mzigo wa upepo kwa matukio ya hali mbaya ya hewa. Muundo wa tandiko lazima uruhusu shell ya chuma kupanua na mkataba kwa uhuru wakati wa mabadiliko ya joto.

Lazima pia kuchagua mtindo maalum wa ufungaji. Tunalinganisha kwa ufupi usanidi wa juu wa ardhi dhidi ya uliowekwa. Usanidi wa juu-msingi unasalia kuwa kiwango cha tasnia kila mahali. Wanatoa ukaguzi rahisi wa kuona. Zinagharimu kidogo sana kutekeleza. Hata hivyo, mizinga iliyopigwa hutoa ulinzi wa juu wa mlipuko. Wanaficha kabisa chombo chini ya mchanga uliotengenezwa na vilima vya ardhi. Njia hii inapunguza kwa kiasi kikubwa umbali unaohitajika wa kurudi nyuma. Ikiwa tovuti yako haina nafasi ya kutosha, usanidi uliowekwa hutatua tatizo kwa ufanisi. Wanaingiza gharama kubwa zaidi ya uhandisi wa kiraia. Ni lazima kupima ukweli huu kwa makini dhidi ya bajeti yako.

Valving Inahitajika, Vifaa vya Usalama, na Telemetry

Kamba la chuma tupu halifanyi chochote peke yake. Vipimo vya valve na usalama huibadilisha kuwa mali inayofanya kazi. Mifumo ya kupunguza shinikizo inasimama kama ulinzi wako mkuu. Wahandisi huweka vali za kupunguza shinikizo za bandari nyingi (PRV) juu. Vifaa hivi muhimu hutoa mvuke wa ziada kiotomatiki ikiwa shinikizo la ndani linaongezeka. Lazima ukague mara kwa mara. Kanuni hutekeleza uingizwaji wa lazima au vipindi vya kupima kwa uthabiti. Nambari nyingi za kuthibitisha zinahitaji uthibitishaji upya wa PRV kila baada ya miaka mitano. Huwezi kupuuza ratiba hii muhimu ya matengenezo kwa usalama.

Udhibiti wa uendeshaji hudhibiti mtiririko wa kila siku wa kioevu na mvuke. Unahitaji vipengele vya kuaminika vya mitambo hapa. Vipu vya mtiririko wa ziada hukaa moja kwa moja ndani ya viunganisho vya mabomba. Wanatumia mifumo ya kubeba spring. Wao hujifunga kiotomatiki ikiwa bomba la nje litakatika. Hii inazuia upotezaji mkubwa wa bidhaa wakati wa ajali. Pia unahitaji vipimo sahihi vya kiwango cha kioevu. Vipimo vya sumaku vya Rochester hutoa usomaji wa kiasi cha kuaminika. Wanatumia kuunganisha magnetic kusoma viwango bila kuunda njia ya kioevu ya moja kwa moja. Wanazuia waendeshaji kujaza mfumo kwa hatari. Hatimaye, vali za kuzima dharura (ESVs) huongeza safu nyingine ya usalama. Wasimamizi wa mimea wanaweza kuanzisha ESV kwa mbali. Kitendo hiki hutenga usambazaji wa gesi papo hapo wakati wa shida.

Mifumo mahiri ya ufuatiliaji hutoa faida kubwa za vifaa leo. Tunapendekeza sana kuunganisha telemetry ya kisasa. Sensorer hizi za dijiti hufuatilia viwango vya kioevu kila wakati. Wanasambaza data muhimu kupitia mitandao ya rununu au satelaiti. Unaweza kufuatilia hali ya tank moja kwa moja kutoka kwa smartphone yako. Telemetry huboresha vifaa vyako vya kujaza tena kwa kiasi kikubwa. Wasafirishaji hupanga uwasilishaji wa mafuta pale tu inapobidi sana. Mtazamo huu makini huzuia kuisha kwa gharama za uendeshaji kabisa. Huondoa hitilafu ya asili ya kibinadamu inayohusishwa na usomaji wa upimaji mwongozo.

Vigezo vya Tathmini ya Muuzaji kwa Suluhisho za Uhifadhi wa LPG Wingi

Lazima uhakikishe washirika wako wa utengenezaji bila huruma. Nyaraka za uhakikisho wa ubora hutenganisha wachuuzi wanaojulikana na warsha hatari. Wanunuzi lazima wadai rekodi za kina za majaribio kabla ya kukubali uwasilishaji wa mwisho. Usiamini uhakikisho wa maneno.

Tafuta alama hizi muhimu za uhakikisho wa ubora wakati wa ununuzi:

• Uchunguzi wa Radiografia (RT): Ihitaji ukaguzi wa X-ray wa 100% kwenye mishono yote ya weld ya longitudinal na ya mzingo. Hii inaonyesha porosity iliyofichwa au ngozi ya ndani.

• Ukaguzi wa Chembe za Sumaku (MPI): Hakikisha wakaguzi wanatumia MPI kwenye viambatisho vya pua na welds za miundo. Hii hutambua kasoro za kiwango cha uso kwa urahisi.

• Vyeti vya Hydrostatic: Huhitaji uthibitisho wa majaribio yenye ufanisi ya shinikizo la maji. Chombo lazima kishike shinikizo vizuri juu ya ukadiriaji wa muundo wake bila kuharibika.

• Matibabu ya Joto: Uliza chati za matibabu ya joto baada ya weld (PWHT). Mchakato huu maalum wa tanuru huondoa mikazo hatari ya mabaki ndani ya ganda la chuma.

Maandalizi ya uso na mipako huamuru maisha marefu ya nje. Uharibifu wa anga huharibu chuma kilichopigwa vibaya haraka. Tathmini viwango vya uchoraji vya muuzaji vizuri. Ni lazima zilipue ganda la nje kwa kiwango cha SA 2.5. Mlipuko huu mkali huondoa mizani yote ya kinu na kutu kabisa. Inafikia kumaliza chuma karibu-nyeupe. Wanapaswa kufuata mara moja na primers za epoxy za kujenga juu. Mwishowe, lazima watumie koti za juu za polyurethane za kudumu. Mfumo huu maalum wa mipako ya safu nyingi huhakikisha maisha ya miaka 20+. Inazuia unyevu na uharibifu mkali wa ultraviolet kwa ufanisi.

Fikiria tofauti kati ya turnkey na huduma za utengenezaji tu kwa uangalifu. Muuzaji wa utengezaji pekee hudondosha tangi. Unachukua jukumu lote la kusambaza bomba, kumwaga msingi, na kuagiza. Mbinu hii iliyogawanyika hubeba hatari kubwa za ujumuishaji. Vinginevyo, unaweza kushirikiana na wachuuzi wanaotoa huduma za EPC. EPC inasimama kwa Uhandisi, Ununuzi, na Ujenzi. Wanashughulikia mchakato mzima wa ufungaji wa mwisho hadi mwisho. Wanasimamia mabomba, vali za usalama, na saini za mwisho za usalama. Jukumu hili la chanzo kimoja mara nyingi hutoa ukamilishaji wa mradi salama na wa haraka zaidi.

Hitimisho

Kupata tanki la tani 20 la LPG bado ni zoezi kubwa la ununuzi wa kihandisi. Sio ununuzi rahisi wa bidhaa. Mafanikio yanahitaji upatanishi mkali kati ya vipimo vya meli, kanuni za kufuata za eneo lako, na utayari halisi wa tovuti. Lazima upe kipaumbele nyenzo zilizoidhinishwa na michakato ya kulehemu iliyothibitishwa zaidi ya yote.

Chukua hatua zifuatazo zinazoweza kuchukuliwa ili kuhakikisha mafanikio ya mradi:

• Anzisha mchakato wako wa ununuzi kwa kufanya ukaguzi wa kina wa alama za tovuti.

• Thibitisha mistari ya mali yako na upange ramani ya mita 50 ya kurudi nyuma kwa uwazi.

• Omba michoro ya kina ya kiufundi ya CAD kutoka kwa watengenezaji walioorodheshwa mara moja.

• Omba vyeti vya kina vya kufuata ASME au ISO kabla ya kusaini maagizo yoyote ya ununuzi.

• Wasiliana na wakala wa mazingira wa ndani ili kusajili mpango wa kuhifadhi wingi mapema.

Maswali Yanayoulizwa Mara kwa Mara

Swali: Je, ni lita ngapi za LPG zinazotoshea kwenye tanki la kuhifadhi la tani 20 (40m³)?

A: A 40m³ tanki ina uwezo wa lita 40,000 za maji. Hata hivyo, kanuni hutekeleza kikomo madhubuti cha 85% cha kujaza kwa usalama ili kushughulikia upanuzi wa mafuta kwa usalama. Hii inazuia kiasi kinachoweza kutumika kwa takriban lita 34,000. Kulingana na uzito mahususi wa mchanganyiko wako wa msimu wa propane na butane, hii hutafsiri kuwa takriban tani 17 hadi 18 za bidhaa halisi ya kioevu.

Swali: Ni wakati gani wa kawaida wa kutengeneza 40m⊃3 maalum; Tangi ya LPG?

J: Unapaswa kutarajia ratiba halisi ya wiki 6 hadi 12. Kipindi hiki kinahusika na ununuzi wa chuma maalum na utengenezaji wa usahihi. Pia inajumuisha upimaji wa lazima usio na uharibifu (NDT), ukaguzi wa weld wa radiografia, vipimo vya shinikizo la hidrostatic, na uondoaji wa mwisho wa udhibiti kutoka kwa mashirika ya uthibitishaji ya watu wengine.

Swali: Je, ni vipindi vipi vya matengenezo ya lazima kwa matangi ya kuhifadhi LPG ya viwandani?

A: Vidhibiti vinahitaji uzingatiaji mkali wa ratiba za matengenezo. Lazima ufanye ukaguzi wa kina wa kuona kila mwaka. Vali za kupunguza shinikizo (PRVs) zinahitaji majaribio au uingizwaji kamili kila baada ya miaka mitano. Zaidi ya hayo, chombo kizima lazima kipitiwe uthibitishaji mkali na wa kina wa muundo kila baada ya miaka kumi ili kuthibitisha uadilifu wa shell na kuhakikisha usalama unaoendelea wa uendeshaji.
