Pretakanje utekočinjenega zemeljskega plina (LNG) pri -162 °C (-260 °F) izpostavi tradicionalno mehaniko črpalk ekstremni toplotni obremenitvi. Ta ostra inženirska realnost sili upravljavce elektrarn, da temeljito premislijo o zadrževanju tekočin in strategijah prenosa. Dinamična mehanska tesnila predstavljajo primarno ranljivost pri kriogenem prenosu tekočine. Zahtevajo zapletene sisteme za izpiranje in predstavljajo visoko tveganje puščanja, izparevanja in zmrzovanja. Ko ta dinamična tesnila odpovejo, se proizvodnja takoj ustavi in pojavijo se resne okoljske varnostne nevarnosti. Na srečo sodobni inženiring ponuja robustno alternativo. Tehnologija magnetnega pogona brez tesnil hitro prehaja iz specializiranega orodja za kemično obdelavo v temeljno sredstvo v kriogenih aplikacijah. Temeljito spreminja varnostna izhodišča in učinkovitost delovanja sodobnih objektov. V tem priročniku boste izvedeli, kako magnetni pogon odpravi dinamično degradacijo tesnila. Raziskovali bomo fiziko magnetnega navora, napredne metode termičnega nadzora in kako se ta arhitektura prilagaja za prehod na pomorsko zeleno gorivo.
Arhitektura brez puščanja: Magnetna sklopka odpravlja dinamična tesnila, nevtralizira tveganje nevarnih puščanj hlapov in kršitev okoljske skladnosti.
Toplotni nadzor: Napredne neprevodne zadrževalne lupine odpravljajo izgube zaradi vrtinčnih tokov in preprečujejo neželen prenos toplote v kriogene tekočine.
Zmanjšana zapletenost: odpravlja potrebo po zunanjih sistemih za izpiranje tesnil in podpornih sistemih, zmanjšanju vzdrževalnih oken in odtisov namestitve.
Zaščita premoženja: posebne konfiguracije magnetnega pogona podpirajo zmožnosti delovanja na suho in varujejo delovanje med nepredvidljivimi motnjami v oskrbi s tekočino.
Mehanska tesnila so močno odvisna od ozkih fizičnih toleranc in stalnega mazanja. Te operativne zahteve se močno poslabšajo pod kriogenimi temperaturami. Ko oprema obdeluje ultra mrzle tekočine, se kovinske komponente krčijo z različnimi stopnjami. To toplotno krčenje popači ploskve tesnila in zlomi občutljiv film tekočine, potreben za pravilno mazanje. Operaterji se soočajo z veliko poslovno težavo, ko poskušajo vzdrževati te tradicionalne sisteme.
Za boj proti zmrzovanju in poškodbam tesnilne površine se tradicionalne nastavitve zanašajo na pomožne podporne sisteme. Inženirji morajo namestiti zapletena, prostorsko zahtevna omrežja za izpiranje tesnil in zaporne tekočine. Ti pomožni sistemi zahtevajo stalno spremljanje. Vaši infrastrukturi dodajo številne potencialne točke napak. Poleg tega pregradne tekočine pogosto zahtevajo natančno regulacijo temperature, kar porablja dodatno energijo in delovno silo.
Degradacija tesnila ostaja neizogibna. Nikoli ni vprašanje, »če« bo dinamično tesnilo odpovedalo, temveč »kdaj«. Posledično načrtovano vzdrževanje in nenačrtovani izpadi tvorijo največji blok skritih stroškov v tradicionalnem Življenjski cikel kriogene črpalke . Pogoste obnove izkrvavijo operativne proračune. Objekti izgubijo na tisoče dolarjev na uro, ko se procesi prenosa nenadoma ustavijo zaradi pregorele plombe. Opustitev mehanskih tesnil odpravi ta ponavljajoči se finančni izliv.
Preglejte trenutne dnevnike napak črpalke, da prepoznate ponavljajoče se vzorce degradacije tesnila.
Izračunajte dejansko talno površino, ki jo porabijo obstoječi rezervoarji za barierno tekočino.
Upoštevajte stroške dela, povezane z rutinskimi pregledi tesnila.

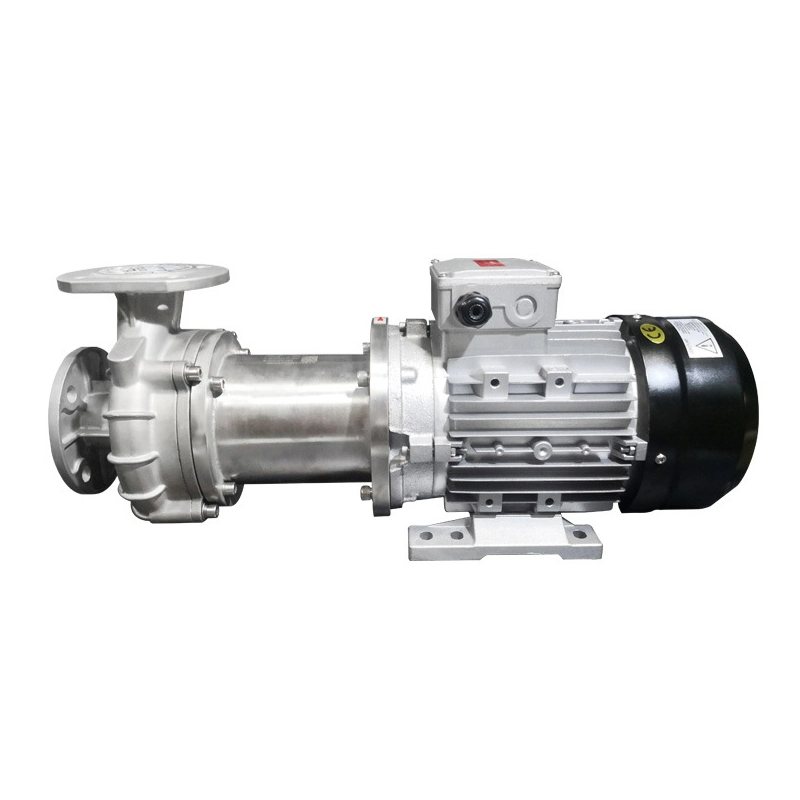

Črpalke z magnetnim pogonom brez tesnil rešujejo mehansko trenje z elegantnim 'nevidnim rokovanjem'. Navor se v celoti prenaša prek magnetnega polja. Zunanji pogon je povezan neposredno z motorjem. Notranji rotor je povezan s propelerjem črpalke. Med njimi je varno nameščena stacionarna zadrževalna lupina. Ko motor vrti zunanje magnete, magnetno polje zlahka prodre skozi mirujočo lupino. Notranji rotor natančno odraža to rotacijo. Nobena fizična gred nikoli ne prebode ohišja črpalke.
Prenos moči skozi trdno pregrado predstavlja posebno tehnično oviro. Magnetna polja, ki prehajajo skozi standardna kovinska ohišja, ustvarjajo vrtinčne tokove. Ti električni tokovi ustvarjajo močno in hitro toploto. Toplota je glavni sovražnik utekočinjenega zemeljskega plina. Tudi manjši temperaturni skoki povzročijo hitro ekspanzijo izparilnega plina (BOG) in močno kavitacijo rotorja.
Sodobna tehnika briljantno rešuje ta toplotni izziv. Napredno Zasnove magnetnih črpalk LNG uporabljajo kompozitne ali industrijske keramične zadrževalne lupine. Ker ti napredni materiali nimajo električne prevodnosti, popolnoma odpravijo izgube zaradi vrtinčnih tokov. Kriogena tekočina ostane zelo stabilna in podhlajena skozi celoten proces prenosa.
Preživetje globoke zamrznitve zahteva izjemno znanost o materialih. Ohišja črpalke so izdelana iz specializiranih kriogenih zlitin, predvsem iz avstenitnega nerjavečega jekla 316L. Ta zlitina preprečuje nevarno krhkost kovin in ohranja vrhunsko lomno žilavost pri -162 °C. Poleg tega notranji pogonski mehanizem zahteva zelo stabilne neodimove ali samarijevo-kobaltove magnete. Ti elementi redkih zemelj ohranjajo največjo gostoto pretoka pri temperaturah pod ničlo, kar zagotavlja, da nevidno rokovanje nikoli ne spodrsne.
Upravitelji objektov morajo oceniti nadgradnje črpalk v več operativnih dimenzijah. Brezpečatna arhitektura radikalno izboljša zmogljivost na vseh področjih.
Doseganje 100-odstotnega delovanja brez puščanja ostaja najvišja prioriteta za varnost obrata. Odstranitev dinamičnega tesnila gredi ščiti osebje pred hudimi ozeblinami in izpostavljenostjo kemikalijam. Neposredno nevtralizira tveganje zadušitve v zaprtih prostorih. Poleg tega preprečevanje ubežnih emisij hlapov odpravlja eksplozivno atmosfero, kar zagotavlja, da brez truda izpolnjujete stroge okoljske in varnostne predpise na delovnem mestu.
Okvir z magnetnim pogonom ponuja neverjetno vsestranskost. To arhitekturo lahko razširite daleč preko standardnih aplikacij LNG. Objekti redno prilagajajo te sisteme za različne industrijske pline. Dobro zasnovana magnetna pogonska enota deluje brezhibno kot težka Črpalka za tekoči dušik . Operaterji jih uporabljajo tudi kot visokotlačne Črpalka za tekoči CO2 . Ta navzkrižna združljivost omogoča ekipam za nabavo, da standardizirajo opremo v različnih operativnih conah.
Kriogeni rezervoarji se občasno izpraznijo. Tekoči plin lahko v sesalnem vodu nenadoma preide v paro. Tradicionalne črpalke skoraj takoj izgorijo v teh pogojih suhega teka. Nasprotno pa napredne magnetne pogonske enote uporabljajo posebne notranje ležaje. Samomazalni dizajni tulcev iz grafita in ogljikovega kompozita zlahka preživijo prehodne epizode suhega teka. Ščitijo vaša draga kapitalska sredstva med nepredvidljivimi motnjami v oskrbi s tekočino.
Mehanska tesnila ustvarjajo stalno fizično trenje. To trenje povzroča harmonične vibracije in čezmeren hrup delovanja. Odstranitev mehanskega tesnila odstrani primarni vir motenj gredi. Magnetna črpalka deluje veliko bolj gladko in bistveno tišje. Zmanjšane vibracije dramatično podaljšajo skupno življenjsko dobo ležajev in zaščitijo okoliške cevovode pred zlomi zaradi napetosti.
Prehod vašega obrata na tehnologijo brez tesnil zahteva jasno finančno perspektivo. Vnaprejšnjo realnost nabave morate pretehtati z dolgoročnimi operativnimi prihranki.
Investicijski izdatki (CapEx): črpalke z magnetnim pogonom običajno predstavljajo višje začetne nabavne stroške v primerjavi s standardnimi črpalkami z neposrednim pogonom. Kupujete vrhunske magnete redkih zemelj, natančno izdelane keramične zadrževalne lupine in specializirane kriogene zlitine.
Realnost operativnih izdatkov (OpEx): Finančna prednost se med vsakodnevnimi operacijami hitro materializira. Občutite več takojšnjih znižanj stroškov:
Odpravite ogromne stroške energije, povezane z delovanjem zunanjih hladilnih in splakovalnih sistemov.
Izbrišete ponavljajoče se stroške materiala in dela pri zamenjavi mehanskih tesnil in dinamičnih O-obročev.
Zaradi zmanjšanega mehanskega trenja vzdolž pogonske gredi pridobite večjo splošno učinkovitost motorja.
Za neprekinjene operacije prenosa ali oddaljene objekte brez posadke je finančna matematika močno naklonjena arhitekturi mag-drive. S skoraj odpravo preventivnega mehanskega vzdrževanja dosežete hitro povrnitev naložbe.
Funkcija/finančna metrika |
Črpalka z mehanskim tesnilom |
Črpalka z magnetnim pogonom |
|---|---|---|
Tveganje puščanja |
Visoko (pričakovano čez čas) |
Nič (hermetično zaprto) |
Redno vzdrževanje |
Pogoste menjave tesnil |
Minimalno (samo predvidevanje) |
Pomožni sistemi |
Zahteva zapletene načrte za izpiranje tesnila |
Nič ni potrebno |
Energijska učinkovitost |
Velike izgube zaradi trenja |
Visoko (brez trenja tesnila) |
Dolgoročni ROI |
Nižje (visoki ponavljajoči se stroški) |
Odlično (prihranek pri operacijskih stroških) |
Pomorska industrija je podvržena obsežnemu usklajevanju makro trendov. Globalne ladijske flote se hitro preusmerjajo k alternativnim gorivom, kot so LNG, metanol in zeleni amoniak. Ta prehod zahteva absolutno ničelno puščanje in protokole prenosa. Magnetni pogon zagotavlja natančno inženirsko osnovo, potrebno za ta globalni premik.
Ladijske palube in ladijske strojnice ponujajo strogo omejene nepremičnine. Neposredno sklopljeni dizajni brez tesnil prihranijo kritičen prostor. S popolno odstranitvijo obsežnih pomožnih podpornih drsnikov in zunanjih izplakovalnih rezervoarjev lahko ladjedelniki optimizirajo postavitve strojnice. Ta kompaktni odtis se izkaže za neprecenljivega pri naknadnem opremljanju starejših plovil za sodobna zelena goriva.
Sodobne črpalke brez tesnil ne delujejo na slepo. Proizvajalci jih zdaj naknadno opremljajo z naprednimi senzorji za predvidevanje vzdrževanja. Te integracije interneta stvari nenehno spremljajo vibracije ohišja, notranjo temperaturo in gostoto magnetnega pretoka. Podatke v realnem času pošiljajo nazaj v centralno nadzorno sobo. Operaterji lahko zlahka predvidijo redke dogodke 'odklopa' veliko preden ti vplivajo na proces prenosa.
Upravljavci objektov morajo prepoznati posebna tveganja pri izvajanju. Ekipe za nabavo morajo pred naročilom opreme natančno izračunati spremenljivke gostote tekočine in viskoznosti. Preobremenitev magnetne pogonske enote preko meje največjega magnetnega navora povzroči odklop. Med odklopom se motor še naprej vrti, vendar se notranji rotor popolnoma ustavi. Pravilna začetna velikost je še vedno kritična. Morate tesno sodelovati z inženirji aplikacij, da uskladite natančne zahteve glede tlaka in pretoka vašega sistema s pravilno močjo magnetne sklopke.
Nadgradnja vašega obrata za uporabo tehnologije brez tesnil pomeni temeljni operativni premik. Odmaknete se od reaktivnega, stalnega vzdrževanja tesnila k proaktivnemu, absolutnemu zadrževanju tekočine. Ko odstranite mehansko tesnilo, odpravite primarni vzrok napak pri kriogenem prenosu.
Vaša matrika odločitev ostaja enostavna. Če ima vaš objekt prednost popolno zadrževanje hlapov, strogo toplotno upravljanje in drastično zmanjšano posredovanje operaterja, nudi magnetni pogon brez tesnil najbolj matematično in strukturno zanesljivo izbiro. Hkrati ščiti vaše osebje, vaše okolje in vaš operativni proračun.
Danes naredite proaktivne korake. Posvetujte se s specializiranim inženirjem za kriogene črpalke. Preverite svoje trenutne lastnosti tekočine, najvišje omejitve sistemskega tlaka in natančne prostorske omejitve. Prilagojena inženirska ocena vam bo zagotovila jasen načrt za nadgradnjo vaše infrastrukture za prenos tekočin.
O: Da, pod pogojem, da črpalka uporablja kriogeno ocenjene magnete redkih zemelj in termično stabilne zlitine, ki so zasnovane za preprečevanje krhkosti. Inženirji posebej izberejo mešanice neodima in samarija-kobalta, ker ohranjajo izjemno gostoto pretoka in strukturno celovitost pri -162 °C in manj.
O: Odklop se pojavi, ko zahtevani navor preseže magnetno moč, običajno zaradi blokade sistema ali ekstremnega premika gostote tekočine. Motor se vrti, rotor pa se ustavi. Napredni sistemi uporabljajo monitorje napajanja interneta stvari, da takoj sprožijo motor in preprečijo razmagnetenje ali poškodbe.
O: Ne. Za razliko od dinamičnih tesnil, ki zahtevajo stalne pregradne tekočine, črpalke z magnetnim pogonom uporabljajo samo preneseno kriogeno tekočino za notranjo cirkulacijo in hlajenje ležajev. V celoti delujejo v popolnoma zaprti zanki in prihranijo ogromno prostora za namestitev.
