-162°C (-260°F) で液化天然ガス (LNG) を移送すると、従来のポンプ機構が極度の熱ストレスにさらされます。この厳しいエンジニアリングの現実により、プラントのオペレータは流体の封じ込めと移送戦略を根本的に再考する必要があります。動的メカニカルシールは、極低温流体の移送における主な脆弱性を表します。複雑なフラッシュシステムが必要であり、漏れ、ボイルオフ、凍結などの高いリスクが伴います。これらの動的シールが故障すると、生産は直ちに停止し、環境上の安全上の重大な危険が生じます。幸いなことに、現代のエンジニアリングは堅牢な代替手段を提供します。シールレス磁気ドライブ技術は、特殊な化学処理ツールから極低温アプリケーションの基礎資産へと急速に移行しています。これは、最新の施設の安全基準と運用効率を根本的に変えます。このガイドでは、磁気推進によって動的シールの劣化がどのように解消されるかを学びます。磁気トルクの物理学、高度な熱制御方法、このアーキテクチャが海洋グリーン燃料への移行に向けてどのように拡張されるかを探ります。
ゼロリーク構造: 磁気カップリングにより動的シールが不要となり、有害な蒸気の漏れや環境コンプライアンス違反のリスクが軽減されます。
熱制御: 先進的な非導電性格納容器により渦電流損失が排除され、極低温流体への不要な熱伝達が防止されます。
複雑さの軽減: 外部のシール フラッシュおよびサポート システムの必要性がなくなり、メンテナンスの時間枠と設置面積が大幅に削減されます。
資産保護: 特定のマグドライブ構成はランドライ機能をサポートし、予測できない液体供給の中断時に動作を保護します。
メカニカルシールは、厳しい物理的公差と継続的な潤滑に大きく依存します。これらの動作要件は、極低温下では著しく低下します。機器が超低温の液体を処理するとき、金属コンポーネントはさまざまな速度で収縮します。この熱収縮によりシール面が歪み、適切な潤滑に必要な繊細な流体膜が破壊されます。オペレータは、これらの従来のシステムを維持しようとすると、大きなビジネス上の問題に直面します。
凍結やシール面の損傷に対処するために、従来のセットアップは補助サポート システムに依存しています。エンジニアは、複雑でスペースを消費するシールフラッシュおよびバリア流体ネットワークを設置する必要があります。これらの補助システムには常時監視が必要です。これらにより、インフラストラクチャに多数の潜在的な障害点が追加されます。さらに、バリア流体は多くの場合、正確な温度調整を必要とし、余分なエネルギーと人的資源を消費します。
シールの劣化は依然として避けられません。ダイナミック シールが失敗するのは「場合」ではなく、「いつ」であるかという問題です。結果として生じる計画的なメンテナンスと計画外のダウンタイムが、従来のシステムにおける隠れたコストの最大の部分を形成します。 極低温ポンプの ライフサイクル。頻繁な再構築により運用予算が失われます。シールの吹き飛ばしにより移送プロセスが突然停止すると、施設は 1 時間あたり数千ドルの損失を被ります。メカニカルシールからの移行により、この繰り返し発生する経済的損失がなくなります。
現在のポンプ障害ログを監査して、繰り返されるシールの劣化パターンを特定します。
既存のバリア液タンクによって消費される実際の床面積を計算します。
定期的なシール検査に関連する人件費を考慮に入れます。

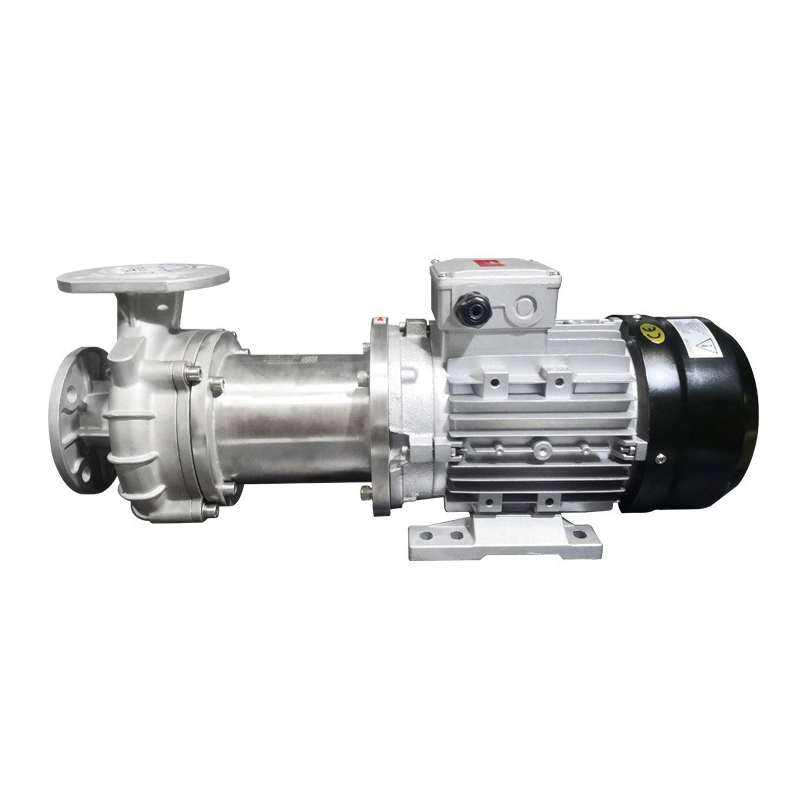

シールレス磁気駆動ポンプは、エレガントな「目に見えないハンドシェイク」によって機械的摩擦を解決します。トルクは完全に磁場を介して伝達されます。外側のドライブはモーターに直接接続されます。インナーローターはポンプインペラに接続されています。固定格納容器がそれらの間にしっかりと収まります。モーターが外側の磁石を回転させると、磁場が固定シェルに容易に浸透します。インナーローターはこの回転を正確に反映します。物理的なシャフトがポンプ ケーシングを貫通することはありません。
強固な障壁を介して電力を伝達するには、特定の技術的なハードルが生じます。標準的な金属製の筐体を通過する磁場は渦電流を生成します。これらの電流により、強力かつ急速な熱が発生します。熱は液化天然ガスにとって最大の敵です。わずかな温度スパイクでも、急速なボイルオフガス (BOG) 膨張と重大なインペラキャビテーションを引き起こします。
最新のエンジニアリングは、この熱に関する課題を見事に解決します。高度な LNG 磁気ポンプの 設計では、複合材料または工業用セラミックの格納シェルを利用します。これらの先進的な材料には導電性がないため、渦電流損失が完全に排除されます。極低温流体は、移送プロセス全体を通じて非常に安定しており、過冷却されています。
極度の凍結を生き延びるためには、優れた材料科学が必要です。ポンプ ケーシングには、主にオーステナイト系 316L ステンレス鋼などの特殊な極低温合金が使用されています。この合金は危険な金属脆化を防ぎ、-162°C での優れた破壊靱性を維持します。さらに、内部の駆動機構には安定性の高いネオジム磁石またはサマリウムコバルト磁石が必要です。これらの希土類元素は氷点下の温度でも最大の磁束密度を維持し、目に見えないハンドシェイクが決して滑らないようにします。
施設管理者は、いくつかの運用面にわたってポンプのアップグレードを評価する必要があります。シールレス アーキテクチャにより、全体のパフォーマンスが大幅に向上します。
100% 漏れのない動作を達成することは、依然としてプラントの安全性にとって最優先事項です。ダイナミック シャフト シールを排除することで、人員を重度の凍傷や化学物質への曝露から保護します。閉鎖空間における窒息のリスクを直接中和します。さらに、逃散蒸気の放出を防止することで爆発性雰囲気が排除され、厳しい環境規制や職場の安全規制を確実に満たすことができます。
磁気ドライブのフレームワークは、驚くべき多用途性を提供します。このアーキテクチャは、標準の LNG アプリケーションをはるかに超えて拡張できます。施設はこれらのシステムをさまざまな産業用ガスに定期的に適応させています。適切に設計されたマグドライブユニットは、ヘビーデューティーとして完璧に機能します。 液体窒素ポンプ。オペレーターも高圧としてそれらを展開します 液体CO2ポンプ。この相互互換性により、調達チームはさまざまな運用ゾーン間で機器を標準化できます。
極低温タンクが不足することがあります。液体ガスは、吸引ライン内で突然蒸発して蒸気になることがあります。従来のポンプは、このような空運転条件下ではほぼすぐに燃え尽きてしまいます。逆に、高度な磁気ドライブ ユニットは特殊な内部ベアリングを使用します。自己潤滑性のグラファイトとカーボン複合スリーブの設計により、一時的な空運転にも容易に耐えられます。予測できない液体供給の中断時に、高価な資本資産を保護します。
メカニカルシールは継続的な物理的摩擦を発生させます。この摩擦により、調和振動や過度の動作音が発生します。メカニカルシールを取り外すと、シャフト干渉の主な原因が除去されます。磁気ポンプはよりスムーズに動作し、かなり静かになります。振動が減少すると、ベアリング全体の寿命が大幅に延長され、周囲の配管を応力破壊から保護します。
施設をシールレス技術に移行するには、明確な財務上の観点が必要です。事前の調達の現実と、長期的な運用上の節約を比較検討する必要があります。
資本支出 (CapEx): 磁気駆動ポンプは通常、標準の直接駆動ポンプと比較して初期調達コストが高くなります。あなたは、プレミアム希土類磁石、精密に設計されたセラミック格納容器、および特殊な極低温合金を購入しています。
運用支出 (OpEx) の現実: 財務上の利点は、日々の運用中に急速に実現します。すぐにいくつかのコスト削減が実現します。
外部の冷却システムやフラッシュ システムの実行に伴う膨大なエネルギー コストを削減できます。
メカニカル シールやダイナミック O リングの交換にかかる繰り返しの材料費や人件費が不要になります。
ドライブシャフトに沿った機械的摩擦が最小限に抑えられるため、全体的なモーター効率が向上します。
継続的な搬送作業や遠隔の無人施設の場合、財務計算上、磁気ドライブ アーキテクチャが非常に有利になります。予防的な機械メンテナンスをほぼ不要にすることで、迅速な投資収益率を実現します。
機能 / 財務指標 |
メカニカルシールポンプ |
磁気駆動ポンプ |
|---|---|---|
漏洩リスク |
高 (時間の経過とともに予想される) |
ゼロ（密閉型） |
定期的なメンテナンス |
頻繁なシール交換 |
最小限 (予測のみ) |
補助システム |
複雑なシールフラッシュ計画が必要 |
不要 |
エネルギー効率 |
高い摩擦損失 |
高（シール摩擦なし） |
長期的なROI |
低い（経常コストが高い） |
優れています (運用コストの節約) |
海事業界は大規模なマクロトレンドの調整を進めています。世界の船舶は、LNG、メタノール、グリーンアンモニアなどの代替燃料に急速に移行しています。この移行には、絶対的なゼロリークのバンカリングと転送プロトコルが必要です。磁気推進は、この世界的な変化に必要な正確な工学的基盤を提供します。
船舶の甲板と船舶の機関室のスペースは厳しく制限されています。直接結合されたシールレス設計により、重要なスペースを節約できます。かさばる補助サポートスキッドと外部フラッシュタンクを完全に取り除くことで、造船所は機関室のレイアウトを最適化できます。このコンパクトな設置面積は、古い船舶を最新のグリーン燃料に改造するのに非常に貴重であることがわかります。
最新のシールレスポンプは、やみくもに動作するわけではありません。メーカーは現在、高度な予知保全センサーを搭載してそれらを改造しています。これらの IoT 統合により、筐体の振動、内部温度、磁束密度が常に監視されます。リアルタイム データを中央制御室にフィードバックします。オペレーターは、まれな「デカップリング」イベントを、転送プロセスに影響を与えるずっと前に簡単に予測できます。
施設管理者は、特定の実装リスクを認識する必要があります。調達チームは、機器を注文する前に、流体の密度と粘度の変数を正確に計算する必要があります。最大磁気トルク制限を超えてマグドライブ ユニットに過負荷をかけると、デカップリングが発生します。切り離しイベント中、モーターは回転し続けますが、内部のインペラは完全に停止します。適切な初期サイジングは引き続き重要です。システムの正確な圧力および流量要件を正しい磁気結合強度に適合させるには、アプリケーション エンジニアと緊密に連携する必要があります。
シールレス技術を活用するために施設をアップグレードすることは、根本的な運用上の変化を意味します。事後対応的で継続的なシールのメンテナンスから、積極的で絶対的な液体封じ込めに移行します。メカニカルシールを排除すると、極低温搬送の失敗の主な原因が排除されます。
意思決定マトリックスは単純なままです。施設が完全な蒸気封じ込め、厳格な熱管理、およびオペレーター介入の大幅な削減を優先する場合、シールレス磁気推進は数学的および構造的に最も適切な選択肢となります。人員、環境、運用予算を同時に保護します。
今日から積極的な対策を講じてください。専門の極低温ポンプエンジニアにご相談ください。現在の流体特性、最大システム圧力制限、および正確な空間制約を監査します。カスタマイズされたエンジニアリング評価により、流体輸送インフラストラクチャをアップグレードするための明確なロードマップが提供されます。
A: はい、ポンプが極低温定格の希土類磁石と、脆化を防ぐように設計された熱的に安定した合金を使用している場合に限ります。エンジニアは、-162°C 以下で優れた磁束密度と構造的完全性を維持するため、特にネオジムとサマリウム - コバルトの混合物を選択します。
A: デカップリングは、必要なトルクが磁力を超えると発生します。これは、通常、システムの詰まりや極端な流体密度の変化が原因です。モーターは回転しますが、インペラが停止します。先進的なシステムでは、IoT パワー モニターを使用してモーターを瞬時にトリップし、減磁や損傷を防ぎます。
A: いいえ。一定のバリア流体を必要とするダイナミック シールとは異なり、磁気駆動ポンプは内部循環とベアリング冷却のために移送された極低温液体自体を利用します。これらは完全に完全に閉ループで機能するため、設置スペースを大幅に節約できます。
