10 CBM
ECOTEC
8413110000
| Aantal: | |
|---|---|

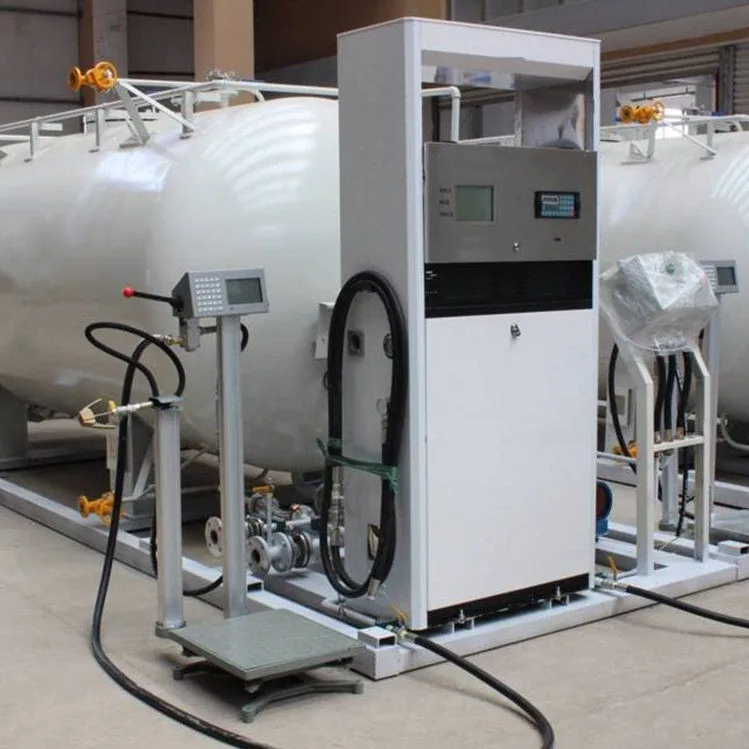

Accessoires voor LPG-STATION zijn onder meer een LPG-pomp met motor, LPG-compressor (optie), LPG-vulweegschalen (optie), LPG-dispenser, tankniveaucontrolesysteem, LPG-manometer, LPG-klep en alle andere benodigde componenten als compleet station met betrekking tot inwerking.

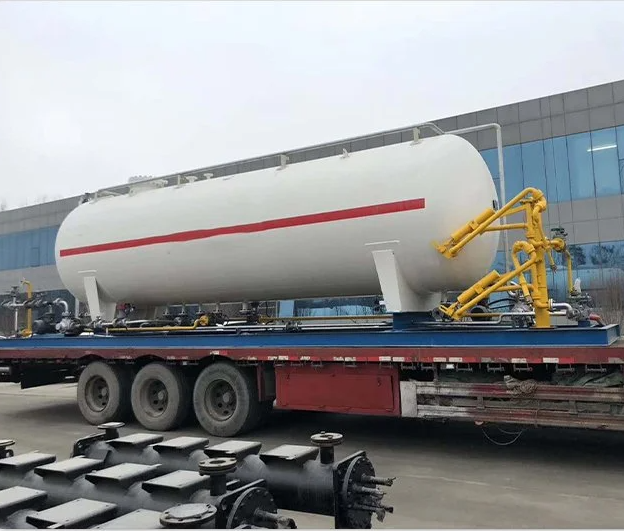

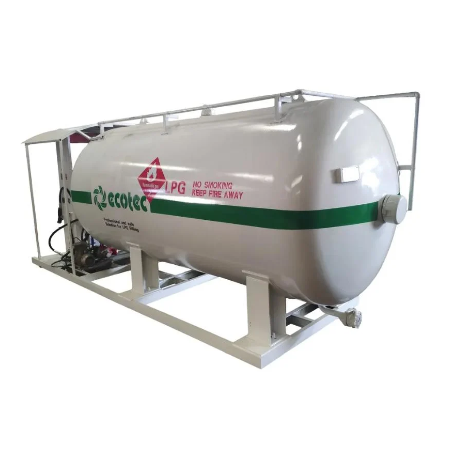

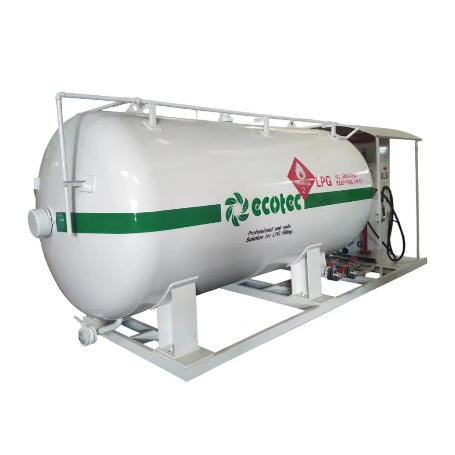

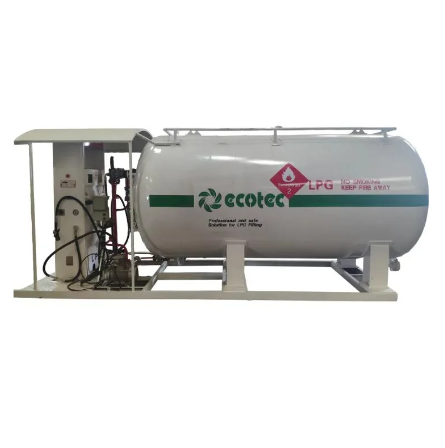

| Ecotec 10m3 LPG-skid | ||||||
| Technische specificatie | Parameters | Onderwerp | Onderwerp | Parameters | ||
| Artikelnummer | 10M3 LPG-tank | Vloeibare indicator | Model | Eco-SK10 | ||
| Totale maat (mm) | 5260*1620*2210 | Versie | Magnetisch | |||
| Netto gewicht (kg) | 2950 | Normale druk | 2,5 MPa | |||
| Vaartuigtype | III | Reikwijdte van het testen | 50-2300 mm | |||
| Het ontwerpen van druk | 1,77 MPa | Precisie | 2.5 | |||
| Werkdruk | 1,61 MPa | Veiligheidsklep | Model | A42F | ||
| Temperatuur ontwerpen | -19~50°C | Versie | Ingebouwd | |||
| Vullend medium | Propaan | Normale druk | 2,5 MPa | |||
| Corrosiemarge | 1,0 mm | Normale diameter | DN50 | |||
| Volume | 10CBM(10000L) | Openingsdruk | 1,68-1,76 MPa | |||
| Warmtebehandeling | bulk | Druk opnieuw instellen | ≥80% van openingsdruk | |||
| Vulfactor | 420-590kg/m3 | Behandelingssysteem | Normale diameter |
Voerpijp | DN50 | |
| Materiaal | Q345R | Afvoerpijp | DN50 | |||
| Hydraulische testdruk | 2,22 MPa | Toegangspoort | DN50 | |||
| Gasdichte testdruk | 1,77 MPa | Afvalwaterafvoerpoort | DN50 | |||
| Cilinder dikte | 9,98 mm | Ventilatieopening | DN50 | |||
| Kop dikte | 9,97 mm | Stellage | GB150-1998
|
|||
| Diensttijd | 15 jaar | Veiligheidsregulering van drukvaten | ||||
| Accessoire | Veiligheidsklep, vloeistofniveaumeter met magnetische klep, manometer, thermometer, afsluitkleppen, enz. | |||||
| Specificatie | Ontworpen druk: 1,66 MPa | |||||
| Vulverhouding: 0,42 - 0,59 kg/l | ||||||
| Werktemperatuur:-50ºC | ||||||
| Corrosietoeslag: 1 mm | ||||||
| Ecotec accessoirelijst voor LPG-skid | |||||
| 10 cbm LPG-station Onderdelenlijst | LPG-cilindervulmachine Specificatie | ||||
| Item | Modelnummer | Hoeveelheid | Item | Modelnummer | Hoeveelheid |
| LPG-tanker | 10 cbm (5 ton) | 1 stuk | Elektriciteitsspanning | AC220V | Eco-SK10 |
| LPG-vulpomp | 2' inlaat en 2' uitlaat | 1 stuk | Stroom | 40W | Magnetisch |
| China-motor | 380V met 220V-adapter | 1 stuk | Maximaal wegen | 150 kg | 2,5 MPa |
| LPG-vulschaal | Cilinders van 3-300 kg | 1 stuk | |||
| Afsluitklep | J41N-40 DN50 | 25 stuks | Meetprecisie | ±0,5% | 50-2300 mm |
| J41N-40 DN15 | 10 stuks | ||||
| Veiligheidsklep | A42F-25DN50 | 1 stuk | Nominale werkdruk | 1,6 MPa | 2.5 |
| Pijpveiligheidsklep | A21F-25 DN15 | 1 stuk | |||
| Bal drijvende niveaumeter | UQZ-2.5P | 1 stuk | Werktemperatuur | -40ºC~+40ºC | A42F |
| Afvoerpijp | L=4M DN50/DN25 | 1 stuk | |||
| Schokabsorberende buis | L=500mm DN50 | 2 stuks | Anti-explosie Mark | Exdeib II BT4 | Ingebouwd |
| Flens | 2,5 MPaDN15 | 20 stuks | |||
| LPG-pomp- en motorspecificatie | |||||
| Merk pomp | China lokaal beroemd merk | Vloeibare leveringswaarde | 5,2 m³/u~15m³/u | ||
| Model | Eco-SK10 | Inlaat- en uitlaatflens | 2'NPT / 2'NPT | ||
| Medium | Vloeibaar petroleumgas | Motormerk | Ecotec | ||
| Materiaal | Nodulair gietijzer | Specificatie | 7,5-10 pk (5,5 kW), explosiebestendig, | ||
| Dubbele frequentie 220V tot 690V, 50Hz en 60Hz levert ap | |||||
