10 CBM
ECOTEC
8413110000
| Саны: | |
|---|---|

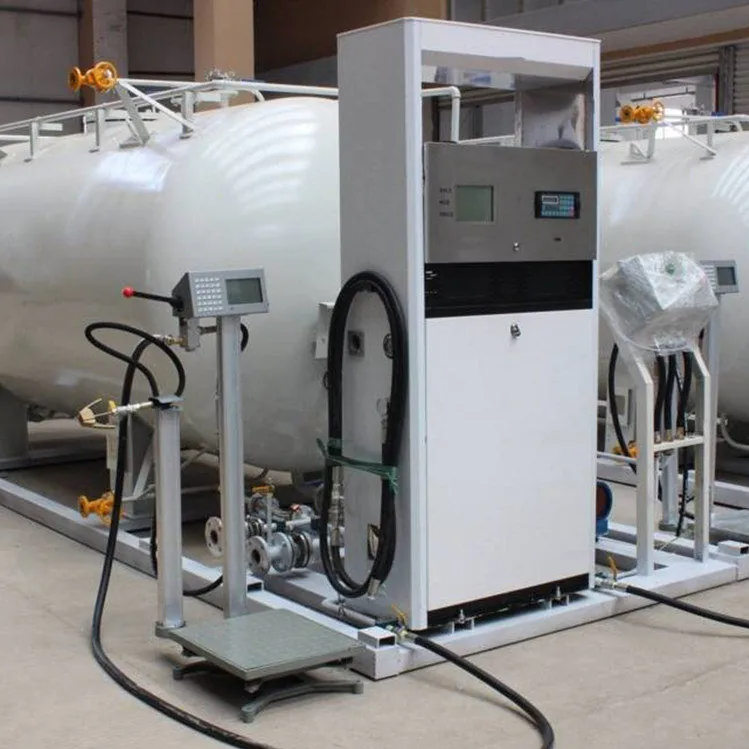

LPG станциясының керек-жарақтарына қозғалтқышы бар СКГ сорғысы, СКГ компрессоры (опция), СКГ толтыру таразылары (опция), СКГ диспенсері, резервуар деңгейін өлшеу жүйесі, LPG манометрі, СКГ клапаны және жұмыс істеуге қатысты толық станция ретінде барлық басқа қажетті компоненттер кіреді.

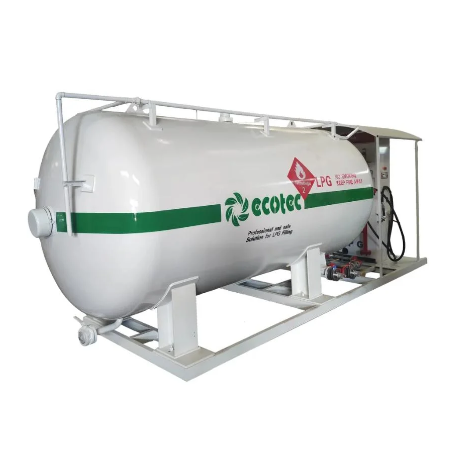

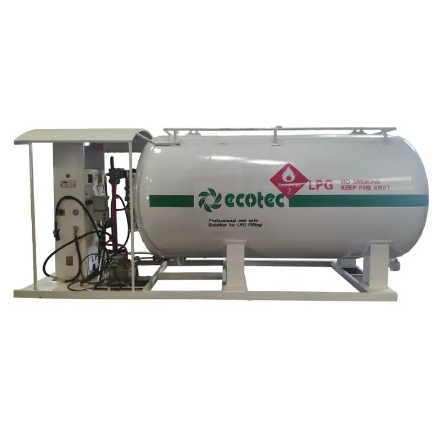

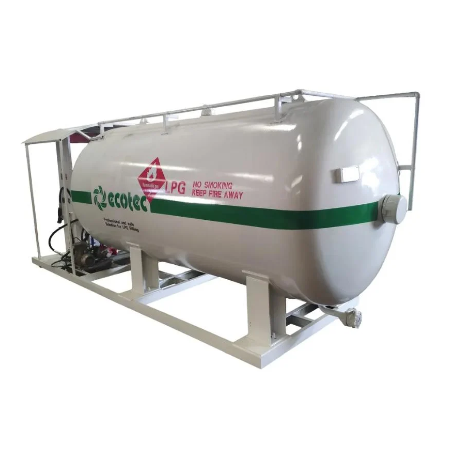

| Ecotec 10м3 LPG Skid | ||||||
| Техникалық сипаттама | Параметрлер | Тақырып | Тақырып | Параметрлер | ||
| Элемент нөмірі | 10М3 СКГ цистернасы | Сұйықтық көрсеткіші | Үлгі | Eco-SK10 | ||
| Жалпы өлшем (мм) | 5260*1620*2210 | Нұсқа | Магниттік | |||
| Таза салмақ (Кг) | 2950 | Қалыпты қысым | 2,5 Мпа | |||
| Кеме түрі | III | Тестілеу көлемі | 50-2300мм | |||
| Жобалау қысымы | 1,77 Мпа | Дәлдік | 2.5 | |||
| Жұмыс қысымы | 1,61 Мпа | Қауіпсіздік клапаны | Үлгі | A42F | ||
| Температураны жобалау | -19~50°C | Нұсқа | Кірістірілген | |||
| Толтыру ортасы | Пропан | Қалыпты қысым | 2,5 МПа | |||
| Коррозия шегі | 1,0 мм | Қалыпты диаметрі | DN50 | |||
| Көлемі | 10CBM(10000л) | Ашылу қысымы | 1,68-1,76 МПа | |||
| Термиялық өңдеу | көлемді | Қайта отыру қысымы | Ашу қысымының ≥80% | |||
| Толтырғыш фактор | 420-590кг/м3 | Өңдеу жүйесі | Қалыпты диаметрі |
Фид пип | DN50 | |
| Материал | Q345R | Су төгетін түтік | DN50 | |||
| Гидравликалық сынақ қысымы | 2,22 МПа | Қабылдау порты | DN50 | |||
| Газ өткізбейтін сынақ қысымы | 1,77 МПа | Ағынды суларды шығару порты | DN50 | |||
| Цилиндр қалыңдығы | 9,98 мм | Желдеткіш саптама порты | DN50 | |||
| Бастың қалыңдығы | 9,97 мм | Тұру | GB150-1998
|
|||
| Қызмет көрсету уақыты | 15 жыл | Қысыммен жұмыс істейтін ыдыстардың қауіпсіздігін реттеу | ||||
| Аксессуар | Сақтандырғыш клапан, магнитті клапанның сұйықтық деңгейін өлшегіш, манометр, термометр, ажыратқыш клапандар және т.б. | |||||
| Техникалық сипаттама | Есептелген қысым: 1,66 Мпа | |||||
| Толтыру коэффициенті: 0,42 -0,59кг/л | ||||||
| Жұмыс температурасы: -50ºC | ||||||
| Коррозияға қарсы рұқсат: 1мм | ||||||
| LPG Skid үшін Ecotec керек-жарақтар тізімі | |||||
| 10 текше метр LPG станциясы Бөлім тізімі | СКГ цилиндрін құю машинасының сипаттамасы | ||||
| Элемент | Үлгі нөмірі | Саны | Элемент | Үлгі нөмірі | Саны |
| СКГ танкері | 10 текше метр (5 тонна) | 1 дана | Электр кернеуі | AC220V | Eco-SK10 |
| СКГ толтыру сорғысы | 2' кіріс және 2' шығыс | 1 дана | Қуат | 40 Вт | Магниттік |
| Қытай моторы | 220 В адаптері бар 380 В | 1 дана | Максималды салмақ | 150 кг | 2,5 Мпа |
| LPG толтыру шкаласы | 3-300 кг цилиндрлер | 1 дана | |||
| Кесетін клапан | J41N-40 DN50 | 25 дана | Өлшеу дәлдігі | ±0,5% | 50-2300мм |
| J41N-40 DN15 | 10 дана | ||||
| Қауіпсіздік клапаны | A42F-25 DN50 | 1 дана | Номиналды жұмыс қысымы | 1,6 Мпа | 2.5 |
| Құбырдың қауіпсіздік клапаны | A21F-25 DN15 | 1 дана | |||
| Шарды қалқымалы деңгей өлшегіш | UQZ-2,5P | 1 дана | Жұмыс температурасы | -40ºC~+40ºC | A42F |
| Ағызу құбыры | L=4M DN50/DN25 | 1 дана | |||
| Амортизациялық түтік | L=500мм DN50 | 2 дана | Жарылысқа қарсы белгі | Exdeib II BT4 | Кірістірілген |
| Фланец | 2,5 МПаDN15 | 20 дана | |||
| СКГ сорғысының және қозғалтқышының сипаттамасы | |||||
| Сорғы бренді | Қытайдың жергілікті танымал бренді | Сұйықтықты жеткізу құны | 5,2м³/сағ~15м³/сағ | ||
| Үлгі | Eco-SK10 | Кіріс және шығыс фланец | 2'NPT / 2' NPT | ||
| Орташа | Сұйық мұнай газы | Мотор бренді | Ecotec | ||
| Материал | Түйінді шойын | Техникалық сипаттама | 7,5-10 HP (5,5 кВт), жарылу қаупі бар, | ||
| Қос жиілік 220В-тан 690В-қа дейін, 50Гц және 60Гц қуат көздері | |||||
