Zobrazení: 0 Autor: Editor webu Čas publikování: 2026-10-04 Původ: místo
Nahrazení nebo určení a Motor pro systémy dávkování tekutin přináší obrovské provozní sázky. Nesprávná volba přímo vede k nákladným prostojům zařízení. Vytváří vážná bezpečnostní rizika a způsobuje okamžitá regulační selhání. Facility manažeři a inženýři čelí přísnému mandátu. Musíte zvolit nepřetržitý zdroj energie odolný proti výbuchu. Musí dokonale odpovídat požadavkům na průtok systému. Nikdy byste neměli zbytečně specifikovat své vybavení.
K tomuto výběrovému procesu zaujímáme objektivní, inženýrský přístup. Měli byste se soustředit spíše na ověřené technické specifikace než na nablýskaná marketingová tvrzení. V tomto technickém průvodci rozebíráme základní mechaniku pohonů výdejních stojanů. Naučíte se efektivně vyhodnocovat pracovní cykly. Pomůžeme vám bezpečně procházet komplexními globálními bezpečnostními certifikacemi.
Musíte zajistit bezproblémovou integraci s vaší stávající hardwarovou infrastrukturou. Níže uvádíme použitelná kritéria. Tyto pokyny vám pomohou určit přesné požadované vybavení. Dosáhnete spolehlivého velkoobjemového provozu v nebezpečných nebezpečných místech. Správné plánování nyní eliminuje pozdější katastrofické poruchy.
Bezpečnost především: Výdej paliva vyžaduje přísné dodržování certifikací pro nebezpečná místa (např. UL, ATEX, třída I divize 1).
Výkon vs. poptávka: Přizpůsobení výkonu (HP) a točivého momentu konkrétním požadavkům Mechanika palivového čerpadla zabraňuje předčasnému selhání a nadměrnému odběru energie.
Kompatibilita systému: Správný motor musí odpovídat stávajícímu infrastruktura vybavení čerpacích stanic , včetně dostupnosti napětí (jednofázové vs. třífázové) a montážních ploch.
Nejprve musíte stanovit fyzickou základnu vaší dávkovací architektury. Průmysl rozděluje zařízení do dvou odlišných mechanických kategorií. Než začnete porovnávat konkrétní modely, musíte těmto rozdílům porozumět.

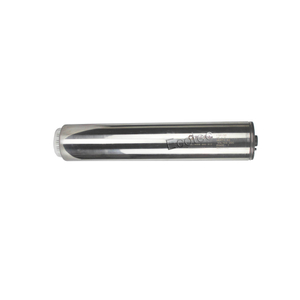

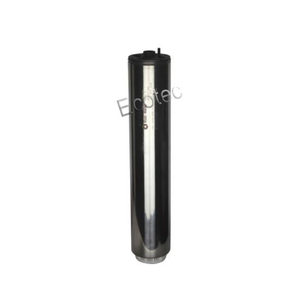

Ponorná turbínová čerpadla (STP) vytlačují kapalinu z podzemních zásobníků směrem nahoru. Vyžadují specializované, plně uzavřené jednotky ponořené přímo do kapaliny. Tyto ponořené jednotky využívají okolní kapalinu k chlazení. Naopak dávkovače na bázi sání vytahují tekutinu z nádrže směrem nahoru. Využívají vnitřní skříňové řídicí systémy umístěné bezpečně nad zemí. S těmito nadzemními jednotkami se budete většinou potýkat při dovybavování standardních maloobchodních skříní.
Standardní průmyslové aplikace často používají přerušované pracovní cykly. Velkoobjemová maloobchodní prostředí vyžadují něco mnohem robustnějšího. Hodnoty trvalého provozu (S1) zde zůstávají absolutně nesmlouvavé. Komerční stanice jsou ve špičce dojíždění do práce intenzivně využívány. Klasifikace S1 zajišťuje, že jednotka běží nepřetržitě bez přehřívání. Přerušovaná DIY nebo přenosová nastavení snadno shoří pod tímto komerčním zatížením. Musíte ověřit označení S1 na typovém štítku.
Venkovní instalace vystavují vnitřní součásti vážným provozním proměnným. Musíte počítat s těmito drsnými ekologickými skutečnostmi.
Extrémní teploty: Mrazivé zimy a léta plná puchýřů denně ohrožují integritu vnitřní izolace.
Vysoká vlhkost: Pobřežní nebo tropický vzduch představuje vážné riziko kondenzace uvnitř kovového krytu.
Mechanické vibrace: Neustálé vibrace z blízkého provozu těžkých nákladních vozidel časem degradují standardní ložiska.
Tyto drsné skutečnosti diktují robustní kvalitu sestavení. Standardní vnitřní průmyslová jednotka v těchto venkovních podmínkách rychle selže. Potřebujete komponenty výslovně navržené pro strukturální odolnost.
Výběr správného zdroje energie vyžaduje přesné matematické zarovnání. Musíte sladit možnosti elektrického vstupu s požadavky na mechanický výstup. Dohady zde vedou k vážným provozním neefektivitám.
Standardní průmyslová velikost se obvykle pohybuje od 3/4 HP do 2 HP. Přesný požadavek závisí na vaší vnitřní čerpací mechanice. Průtok (GPM), provozní otáčky za minutu a viskozita kapaliny sdílejí přímý matematický vztah. Kapaliny s vyšší viskozitou vyžadují vyšší točivý moment při nižších otáčkách. Standardní benzín dávkuje efektivně pomocí standardní jednotky 1725 RPM. Diesel často vyžaduje mírně vyšší točivý moment, aby se udržely průtoky dlouhými hadicemi.
Před výběrem jednotky zhodnoťte dostupnost napájení vašeho zařízení. Vidíme mnoho kupujících, kteří kupují zařízení, která prostě nemohou zapojit. Jednofázové napájení zůstává nutností pro menší stanice. Často jim chybí připojení k průmyslové síti. Třífázové napájení však nabízí vynikající životnost a vyšší účinnost. Důrazně doporučujeme třífázové jednotky pro velké zastávky nákladních vozidel. Mnohem lépe zvládají trvalý požadavek na vysoký točivý moment.
Standardní porovnání elektrických fází
| Typ fáze Typická | aplikace | úroveň účinnosti | Předpokládaná životnost |
|---|---|---|---|
| Jednofázový (115V/230V) | Malé maloobchodní stanice, venkovské lokality | Mírný | Standardní (vyžaduje údržbu kondenzátoru) |
| Třífázový (230V/460V) | Velkoobjemové zastávky kamionů, obchodní flotily | Premium (kompatibilní s IE3) | Rozšířené (méně nositelných elektrických součástí) |
Standardní provozní napětí zahrnují 115V a 230V pro jednofázové systémy. Dlouhé podzemní vedení vedené od hlavního jističe k ostrůvku dávkovače vytváří odpor. Tento odpor způsobuje výrazné poklesy napětí. Tento pokles musíte pečlivě vypočítat. Podpětí způsobuje zastavení jednotky. Zablokování generuje obrovské teplo a rychle ničí vinutí statoru.
Vestavěná automatická tepelná ochrana proti přetížení je povinná. Aktivně sleduje tvorbu vnitřního tepla během provozu. Automaticky vypne elektrický obvod dříve, než dojde ke katastrofickému roztavení. Náročné používání snadno posune zařízení za bezpečné tepelné limity. Během údržby byste nikdy neměli tyto spínače přetížení obejít.
Manipulace s hořlavými kapalinami vyžaduje nekompromisní bezpečnostní standardy. Elektrické součásti vytvářejí teplo a občasné jiskry. Tyto zdroje vznícení musíte zcela izolovat od výbušných směsí par.
Lidé často špatně chápou hodnocení odolnosti proti výbuchu. Tyto hodnoty neznamenají, že kryt udrží všechny výpary mimo. Místo toho naznačují, že kryt může bezpečně obsahovat vnitřní výbuch. Těžký litinový nebo hliníkový kryt odolává vnitřnímu zápalnému tlaku. Využívá přesně opracované dráhy plamene. Tyto cesty ochlazují unikající plyny pod teplotu vznícení venkovních par. Při běžném provozu také dodržuje přísné vnější tepelné limity.
Bezpečnostní pověření musíte ověřit na základě vaší konkrétní geografické polohy. Instalatéři před otevřením staveniště čelí přísným regulačním kontrolám.
Normy UL/cUL: Představují absolutní požadavky pro severoamerické instalace. Řídí nebezpečná místa třídy I, divize 1.
Směrnice ATEX: Platí striktně v celé Evropské unii. Klasifikují zařízení pro výbušnou atmosféru zóny 1 a zóny 2.
Certifikace IECEx: Slouží jako celosvětově uznávaný standard pro mezinárodní trhy mimo Severní Ameriku a Evropu.
Regionální tabulka certifikací nebezpečných míst
| Oblast | primárního standardu | testovací agentury | Zaměření na nebezpečnou oblast |
|---|---|---|---|
| Severní Amerika | Třída I, Div 1 | UL / CSA | Oblasti, kde se nepřetržitě vyskytují výbušné výpary. |
| Evropa | ATEX zóna 1 | Notifikované osoby | Oblasti, kde je pravděpodobná výbušná atmosféra. |
| Mezinárodní | IECEx | IEC | Globální harmonizace pro výbušná prostředí. |
Nikdy nespecifikujte necertifikované, levné importované jednotky pro nestabilní prostředí. Neúspěch auditu shody s sebou nese vysoké finanční sankce. Místní hasiči okamžitě označí necertifikované zařízení. Toto konkrétní porušení okamžitě zruší vaše pojištění odpovědnosti za škodu. Téměř vždy vede k nucenému provoznímu odstavení. Úspory předem nikdy neospravedlňují katastrofální obchodní rizika.
Pohonná jednotka nepracuje izolovaně. Žije ve stísněné, rušné kovové skříni. Musíte zajistit přesnou mechanickou montáž a bezproblémovou integraci příslušenství.
Ropný průmysl hodně spoléhá na standardní velikosti rámů NEMA. Rám 56C představuje nejběžnější mechanickou stopu. Musíte si vybrat mezi možností upevnění pevné základny a pružné základny. Pevné základny poskytují potřebnou stabilitu pro aplikace s vysokým točivým momentem. Pružné základny využívají pryžové izolátory k tlumení mechanických vibrací. Snížené vibrace výrazně snižují hladinu okolního hluku na ostrůvku.
Vyhodnoťte, jak přesně se výkon přenáší do vaší čerpací jednotky. Spojky s přímým pohonem nabízejí kompaktní přenos síly nenáročný na údržbu. Při montáži vyžadují dokonalé vyrovnání hřídele. Alternativně umožňují systémy klínových řemenů a řemenic nastavitelné rychlostní poměry. Snadno odpouštějí drobné nesrovnalosti. Klínové řemeny se však časem opotřebovávají. Vyžadují pravidelné napínání a případnou výměnu.
Vnitřní skříň dávkovače obsahuje extrémně omezený volný prostor. Vybraná jednotka musí ponechat dostatečný prostor pro ostatní vnitřní jednotky příslušenství výdejních stojanů paliva . Mezi tyto životně důležité součásti patří průtokoměry, vakuové rekuperace par a propojovací krabice odolné proti výbuchu. Správná prostorová vzdálenost zajišťuje bezpečné trasy vedení. Zabraňuje nebezpečnému tření součástí způsobenému provozními vibracemi.
Pořízení správného hardwaru vyřeší jen polovinu hádanky. Pro dosažení dlouhodobé provozní účinnosti jej musíte správně nainstalovat a udržovat. Špatné provedení ničí prémiový hardware.
Běžné elektrikářské chyby často ochromují zcela nová nastavení. Nesprávné těsnění potrubí představuje nejnebezpečnější chybu. Technici musí nalít speciální těsnicí hmotu (Chico) do armatur potrubí. To blokuje migraci nebezpečných par do hlavního elektrického panelu. Nesprávné sfázování kabeláže u třífázových jednotek způsobuje obrácené otáčení. Opačná rotace zcela zabraňuje nasávání kapaliny. Rychle také poškozuje vnitřní lopatky čerpadla.
Pečlivě vyhodnoťte životnost ložisek a plány mazání. Musíte si vybrat mezi utěsněnými, bezúdržbovými ložisky a mazatelnými variantami. Utěsněná ložiska zabraňují znečištění nečistot v prašném prostředí. Fungují perfektně pro standardní maloobchodní stanice. Mazatelná ložiska vydrží déle, ale vyžadují přísné plány preventivní údržby. Zajistěte, aby měli technici jasnou fyzickou dostupnost pro provádění těchto rutinních kontrol.
Spotřeba energie se rychle zvyšuje v aplikacích s nepřetržitým provozem. Modely s prémiovou účinností (IE3) poskytují významné dlouhodobé provozní úspory. Spotřebovávají podstatně méně síťové energie na vydaný galon. Vytvářejí také méně vnitřního tepla. Vyrovnání mírně vyšší počáteční pořizovací ceny a těchto měsíčních úspor energie dává obchodní smysl. Jednoduše fungují lépe při nepřetržitém zatížení 24/7.
Čelíte nasycenému trhu plnému konkurenčních pohledávek. K efektivnímu zúžení možností nákupu potřebujete strukturovaný logický tok.
Přesné náhrady OEM zaručují perfektní mechanickou montáž. Automaticky zajišťují absolutní bezpečnost. Výrazně minimalizují prostoje při instalaci. Certifikované ekvivalenty pro trh s náhradními díly často poskytují značné počáteční úspory. Mohou hrát stejně dobře. Musíte však pečlivě ověřit jejich klasifikaci nebezpečných míst. Nikdy nepředpokládejte, že poprodejní jednotka bez důkazu splňuje normy ATEX nebo UL.
Potenciální dodavatele byste měli důkladně prověřit. Před otevřením objednávky si položte tyto důležité otázky:
Poskytují transparentní datové listy a certifikáty shody ke stažení?
Jaká je jejich explicitní záruční politika pro aplikace v nebezpečném prostředí?
Nabízejí přímou technickou podporu pro řešení problémů s integrací?
Mohou rychle odeslat náhradní díly během nouzové situace v zařízení?
Právě teď byste měli zkontrolovat aktuální údaje na typovém štítku dávkovače. Jděte na ostrůvek a bezpečně otevřete spodní skříňku. Poznamenejte si přesné napětí, provozní proud, velikost rámu NEMA a uvedené HP. Zaznamenejte klasifikaci nebezpečného místa přesně tak, jak je vytištěna. Nejprve shromážděte tato ověřená data. Poté si můžete vyžádat vysoce přesnou cenovou nabídku od certifikovaného dodavatele.
Výběr správné pohonné jednotky vyžaduje pečlivou technickou rovnováhu. Musíte sladit přesné mechanické specifikace s nesmlouvavými bezpečnostními normami. Pochopení rozdílu mezi nepřetržitým provozem S1 a přerušovaným používáním zabrání předčasným výpadkům pole. Respektování úbytků napětí a správná volba fáze zajistí hladký chod vašeho zařízení.
Investice do správně specifikovaného, certifikovaného zařízení zajišťuje maximální dobu provozuschopnosti zařízení. Eliminuje katastrofální rizika shody a chrání váš personál. Nikdy neslevujte z certifikací odolných proti výbuchu, jen abyste předem ušetřili rozpočet. Provozní a právní rizika zůstávají příliš velká.
Začněte ještě dnes tím, že provedete audit vašeho stávajícího hardwaru stanice. Poraďte se přímo s technickým prodejním technikem ohledně vašich specifických požadavků na průtok. Prohlédněte si katalog certifikovaných produktů nebo si stáhněte úplný kontrolní seznam specifikací, abyste mohli s jistotou zahájit proces upgradu.
A: Komerční sací dávkovače obvykle vyžadují jednotku 3/4 HP až 1 HP. Přesná fyzická velikost silně závisí na požadovaném průtoku tekutiny. Kapaliny s vyšší viskozitou, jako je zimní nafta, mohou vyžadovat jednotku o výkonu 1,5 HP k udržení optimální rychlosti dávkování.
Odpověď: Ne. Musíte použít jednotku výslovně určenou pro nebezpečná místa. Vyžaduje certifikovaný kryt odolný proti výbuchu. Tento těžký litý kryt obsahuje vnitřní jiskry a zabraňuje náhodnému vznícení výparů ve skříni.
Odpověď: Několik faktorů pole způsobuje předčasné selhání. Ucpané filtry systému zvyšují odpor a nutí jednotku k přepracování. Extrémní kolísání síťového napětí časem degraduje vnitřní vinutí statoru. Vynechání automatických spínačů tepelného přetížení odstraňuje kritickou tepelnou ochranu.
A: Váš stávající elektrický panel na místo zařízení čerpací stanice tento požadavek zcela diktuje. Třífázové napájení běží efektivněji, ale vyžaduje specifické průmyslové zapojení. Jednofázový se perfektně hodí pro menší venkovské maloobchody.
