V-ați întrebat vreodată cum este controlat fluxul de fluid în sistemele complexe? Electrovalvele joacă un rol crucial în diverse aplicații, de la autovehicule până la automatizarea industrială. În acest articol, vom explora principiile de funcționare ale supapelor solenoide, tipurile lor și cum să le identificăm simbolurile pentru o utilizare eficientă.

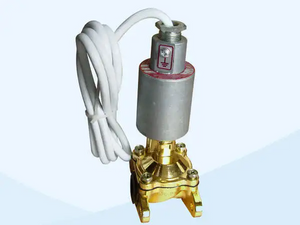

O supapă solenoidală cuprinde mai multe componente esențiale care lucrează împreună pentru a controla fluxul de fluid. Părțile principale includ:
Bobina de solenoid : Aceasta este componenta electromagnetică care generează un câmp magnetic atunci când electricitatea trece prin ea. Bobina este de obicei realizată din sârmă de cupru înfășurată în jurul unui miez cilindric.
Piston : Aceasta este o tijă metalică mobilă situată în interiorul bobinei solenoidului. Când bobina este alimentată, câmpul magnetic trage pistonul, fie deschizând, fie închizând supapa.
Corpul supapei : Structura principală care adăpostește componentele interne și se conectează la liniile de fluid. De obicei, are porturi de intrare și ieșire pentru fluxul de fluid.
Arc : un arc este adesea folosit pentru a readuce pistonul în poziția inițială atunci când solenoidul este deconectat, asigurându-se că supapa se închide sau se deschide după cum este necesar.
Garnituri și garnituri : Aceste componente previn scurgerile asigurând o potrivire strânsă între corpul supapei și alte părți.
Funcționarea unei supape solenoid se bazează pe forța electromagnetică. Când electricitatea trece prin bobina solenoidului, creează un câmp magnetic. Acest câmp magnetic exercită o forță asupra pistonului, determinându-l să se miște.
Stare de energie : Când bobina este alimentată, câmpul magnetic trage pistonul în sus, deschizând supapa. Acest lucru permite fluidului să curgă prin supapă de la intrare la ieșire.
Stare dezactivată : Odată ce curentul electric este întrerupt, câmpul magnetic se prăbușește. Arcul împinge apoi pistonul înapoi în poziția inițială, închizând supapa și oprind curgerea fluidului.
Această operațiune de pornire/oprire permite supapelor solenoide să controleze eficient fluxul de fluid în diverse aplicații.
Electrovalvele pot fi clasificate în funcție de stările lor de funcționare:
Normal închis (NC) : în această configurație, supapa este închisă atunci când solenoidul nu este alimentat. Când electricitatea trece prin bobină, pistonul se mișcă, deschizând supapa. Acest tip este utilizat în mod obișnuit în aplicații în care este esențial să opriți fluxul de fluid până la activare.
Normal deschis (NO) : În schimb, o supapă normal deschisă permite fluidului să curgă atunci când solenoidul este dezactivat. Când bobina este alimentată, pistonul se mișcă pentru a închide supapa. Această configurație este utilă pentru aplicațiile care necesită flux de fluid până când o anumită condiție declanșează solenoidul.
Aceste moduri de funcționare permit electrovalvelor să fie versatile, găzduind o gamă largă de aplicații în sistemele de control al fluidelor.
Electrovalvele joacă un rol crucial în diverse industrii și aplicații datorită capacității lor de a controla eficient fluxul de fluid. Mai jos sunt câteva dintre aplicațiile principale în care supapele solenoide sunt utilizate în mod obișnuit:
În industria auto, supapele solenoide sunt esențiale pentru controlul admisiei de combustibil și aer în motoare. Acestea reglează debitul de combustibil în sistemele de injecție, asigurând arderea optimă. În plus, supapele solenoide gestionează funcționarea sistemelor de transmisie automată prin controlul fluxului de fluid hidraulic, care afectează direct schimbarea vitezelor. Acest control precis îmbunătățește performanța vehiculului și eficiența consumului de combustibil.
Electrovalvele sunt utilizate pe scară largă în automatizarea industrială pentru controlul sistemelor pneumatice și hidraulice. Acestea permit automatizarea utilajelor prin reglarea fluxului de aer și fluide în procese precum liniile de asamblare, ambalare și manipularea materialelor. Timpii lor de răspuns rapid și fiabilitatea le fac ideale pentru aplicații care necesită control precis și acționare rapidă, ceea ce duce la o productivitate și eficiență îmbunătățite în mediile de producție.
În sistemele de încălzire, ventilație și aer condiționat (HVAC), electrovalvele sunt utilizate pentru a controla fluxul de agenți frigorifici și apă. Acestea ajută la reglarea temperaturii și la menținerea nivelurilor de confort în clădirile rezidențiale și comerciale. Electrovalvele pot fi găsite și în sistemele care gestionează umidificarea și dezumidificarea, asigurând o calitate optimă a aerului și eficiență energetică.
Agricultura se bazează în mare măsură pe electrovalve pentru sistemele automate de irigare. Aceste supape controlează debitul de apă către culturi, asigurându-se că primesc cantitatea potrivită de umiditate fără intervenție manuală. Prin integrarea supapelor solenoide în sistemele de irigare, fermierii pot optimiza utilizarea apei, pot reduce deșeurile și pot spori randamentul culturilor. În plus, supapele solenoide contribuie la automatizarea aplicării îngrășămintelor și pesticidelor, îmbunătățind eficiența generală a agriculturii.
Electrovalvele vin în diferite tipuri, fiecare proiectat pentru aplicații specifice și cerințe operaționale. Înțelegerea acestor tipuri vă poate ajuta să alegeți electrovalva potrivită pentru nevoile dvs. Iată principalele categorii:
Electrovalvele cu acțiune directă funcționează folosind forța electromagnetică generată de bobină pentru a deplasa direct pistonul. Acest tip de supapă este utilizat în mod obișnuit pentru debite mici și aplicații de joasă presiune. Când este alimentat, câmpul magnetic trage pistonul în sus, permițând fluidului să curgă prin supapă. Când este dezactivat, arcul readuce pistonul în poziția inițială, închizând supapa.
Avantaje : Timpul de răspuns rapid și designul simplu le fac ideale pentru aplicații care necesită acțiune imediată.
Utilizări obișnuite : controlul apei, sisteme pneumatice și controlul fluidelor la scară mică.
Electrovalvele acționate de pilot utilizează presiunea fluidului pentru a ajuta la deschiderea și închiderea supapei. Aceste supape sunt utilizate de obicei pentru debite mai mari și aplicații cu presiune mai mare. Acestea funcționează folosind un solenoid mic pentru a controla o supapă mai mare. Când solenoidul este alimentat, deschide un pasaj pilot, permițând presiunii să crească pe o parte a supapei, care apoi o deschide.
Avantaje : Mai eficient pentru debite mai mari și poate suporta presiuni mai mari decât supapele cu acțiune directă.
Utilizări obișnuite : automatizări industriale, sisteme hidraulice și irigații pe scară largă.
Electrovalve cu două căi : Aceste supape au două porturi: unul pentru intrarea fluidului și unul pentru evacuarea fluidului. Sunt folosite pentru a controla fluxul de fluid într-o singură direcție. Când solenoidul este alimentat, acesta fie deschide, fie închide supapa.
Supape solenoide cu trei căi : Aceste supape au trei porturi și pot controla fluxul de fluid între două căi diferite. Ele pot comuta debitul de la o ieșire la alta sau pot amesteca fluidele după cum este necesar.
Avantaje : Versatil în controlul căilor de curgere și poate fi utilizat în diferite configurații.
Utilizări obișnuite : actuatoare pneumatice, sisteme HVAC și aplicații de amestecare a fluidelor.
Unele supape solenoide sunt proiectate pentru aplicații specifice, încorporând adesea caracteristici unice pentru a satisface nevoi speciale. Aceste supape de specialitate pot include:
Electrovalve de înaltă temperatură : concepute pentru a rezista la temperaturi extreme, făcându-le potrivite pentru aplicații cu apă caldă sau abur.
Electrovalve de joasă presiune : Ideale pentru sistemele care funcționează la presiuni foarte scăzute, adesea găsite în setările de laborator.
Electrovalve rezistente la coroziune : Fabricate din materiale rezistente la coroziune chimică, potrivite pentru utilizare în medii agresive.
Avantaje : Adaptat pentru a satisface cerințele specifice ale industriei, sporind fiabilitatea și performanța.
Utilizări obișnuite : procesare chimică, industria alimentară și a băuturilor și procese de fabricație specializate.
Înțelegerea acestor tipuri de electrovalve permite o selecție mai bună în funcție de nevoile operaționale, tipurile de fluid și condițiile de mediu. Fiecare tip servește unui scop unic, asigurând că sistemele de control al fluidelor funcționează eficient și eficient.
Înțelegerea simbolurilor utilizate pentru supapele solenoide este crucială pentru oricine lucrează cu sisteme de control al fluidelor. Aceste simboluri sunt standardizate și oferă o referință rapidă la funcția și funcționarea supapei. Iată o privire mai atentă asupra modului de identificare și interpretare eficientă a acestor simboluri.
Simbolurile supapelor electromagnetice sunt de obicei reprezentate în diagramele pneumatice și hidraulice. Aceste simboluri transmit informații esențiale despre funcționarea supapei. De exemplu, un simbol de bază pentru o supapă solenoidală include un dreptunghi reprezentând corpul supapei, cu linii indicând căile de curgere. Simbolul poate prezenta, de asemenea, săgeți pentru a indica direcția curgerii fluidului.
Supapă normal închisă (NC) : Acest simbol este adesea reprezentat cu un dreptunghi și o linie traversând-o, indicând faptul că supapa rămâne închisă până când solenoidul este alimentat.
Supapă normal deschisă (NO) : simbolul pentru o supapă normal deschisă arată un dreptunghi cu o cale deschisă, ceea ce înseamnă că fluidul poate curge până când solenoidul este activat.
Aceste simboluri permit inginerilor și tehnicienilor să determine rapid cum se va comporta supapa în diferite condiții electrice.
Citirea diagramelor pneumatice necesită înțelegerea simbolurilor și aranjarea acestora. Fiecare componentă, inclusiv electrovalvele, este reprezentată de simboluri specifice care indică funcția sa.
Identificați simbolurile : Începeți prin a localiza simbolurile electrovalvei în diagramă. Familiarizați-vă cu simbolurile standard pentru supapele NC și NO.
Urmați căile fluxului : utilizați săgețile pentru a urmări fluxul de fluid în sistem. Acest lucru ajută la înțelegerea modului în care supapa solenoidală interacționează cu alte componente.
Verificați conexiunile electrice : Căutați conexiunile care duc la bobina solenoidului. Prezența unei surse de tensiune indică când se va acționa supapa.
Notă Caracteristici suplimentare : Unele diagrame pot include notații suplimentare, cum ar fi valorile de presiune sau configurații specifice, care oferă un context suplimentar despre funcționarea supapei.
Chiar și profesioniștii cu experiență pot face erori atunci când interpretează simbolurile supapelor solenoide. Iată câteva capcane comune de evitat:
Simboluri confuze NC și NO : Asigurați-vă că înțelegeți ce simbol reprezintă normal închis și care reprezintă normal deschis. Identificarea greșită a acestora poate duce la instalări incorecte.
Ignorarea direcției fluxului : Acordați întotdeauna atenție săgeților care indică direcția fluxului. Interpretarea greșită poate duce la proiectarea necorespunzătoare a sistemului.
Neglijarea componentelor suplimentare : Uneori, diagramele includ și alte componente, cum ar fi filtrele sau regulatoarele de presiune. Nerecunoașterea acestora poate duce la omiteri ale funcționalității sistemului.
Nu ținem cont de context : simbolurile pot varia ușor între diferite industrii sau aplicații. Consultați întotdeauna standardele specifice utilizate în domeniul dvs.
Familiarizându-vă cu aceste simboluri și semnificațiile lor, vă puteți îmbunătăți înțelegerea sistemelor de control al fluidelor, ceea ce duce la o precizie îmbunătățită în instalații și întreținere.
Supapele electromagnetice sunt esențiale pentru controlul fluxului de fluid în diverse aplicații. Eficiența și fiabilitatea lor le fac de neprețuit în industrii precum cea auto și HVAC. Tendințele viitoare indică progrese în tehnologie, îmbunătățind performanța și funcționalitatea. Atunci când alegeți o supapă solenoid, luați în considerare factori precum compatibilitatea fluidelor și cerințele operaționale. Pentru electrovalve de înaltă calitate, alegeți Ecotec , cunoscut pentru livrarea unei valori și performanțe excepționale în soluțiile de control al fluidelor. Produsele lor sunt concepute pentru a răspunde în mod eficient nevoilor diverselor industrie.
R: Supapele electromagnetice sunt dispozitive electromagnetice care controlează fluxul de fluid folosind o bobină solenoidală pentru a deplasa un piston, deschizând sau închizând supapa atunci când este alimentată.
R: Supapele electromagnetice oferă timpi de răspuns rapid, fiabilitate și rentabilitate, făcându-le ideale pentru diverse aplicații, inclusiv pentru automatizarea auto și industrială.
R: Verificați problemele electrice, asigurați-vă compatibilitatea fluidelor și verificați dacă există scurgeri sau defecțiuni mecanice pentru a depana în mod eficient supapele solenoide.
R: Costul electrovalvelor variază în funcție de tip, dimensiune și aplicație, de obicei variind de la 10 USD la câteva sute de dolari.
R: Supapele solenoide îmbunătățesc eficiența și controlează fluxul de fluid în sistemele HVAC, îmbunătățind reglarea temperaturii și eficiența energetică.
