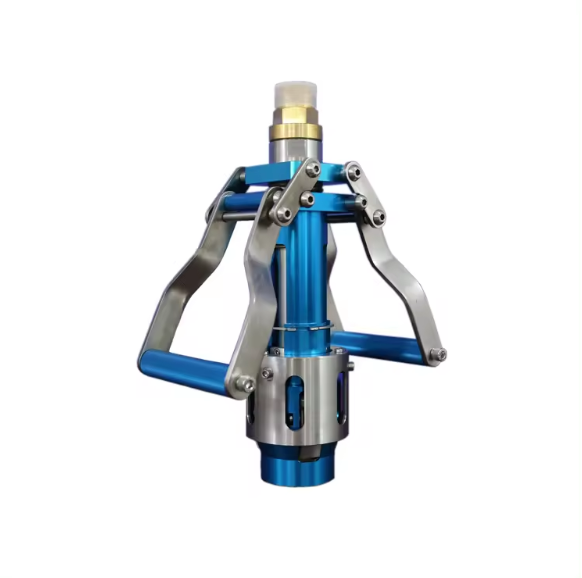

LNG အပြည့်အဝအဆစ်နှင့် lng ဖြည့် nozzle

 အဆစ်ဖြည့် lng

အသေးစိတ်အချက်အလက်

1. nominal အချင်း : DN25

2.n Ominal Philver : pn4.0mpa

3.Medium: LNG, LO2, LN2, LAR

4.အပူချိန်အကွာအဝေး: -196° C + 80 ° C

5.PN အမည်ခံဖိအား : 3.75mpa

6.တံဆိပ်ခတ်ဖိအား : 2.75mpa

7.rated စီးဆင်းမှု : 50cpm ( 190l / min )

8.MAX ထွက်ပေါက်ဖိအား : 250Psig (1.7mpa)

9.Max အလုပ်လုပ်ဖိအား : 500psig (3.45mpa)

10.စိတ်ဖိစီးမှုဖိအား : 1500psig (10.35mpa)

11.အလေးချိန် : 3.5 ကီလိုဂရမ်

12 ။ LNG ဆလင်ဒါဖြည့်ရန်အသုံးပြုသော Nozzle;

13. ဘူတာရုံများ Lng Gensor သို့မဟုတ်လက်ခံခြင်း,
14. အချိန်ဖြည့်ပါ။

ပုံနှိပ်စာ

အရွယ်အစား (MM)

MF250DH20

ြဌ

L1

l2

ှုှမည်သောဆေး

ဒေတီ

ဒေ

d3

d4

ဒေ

မီတာ

306

254

156

78

39

58

70

48.5

43

M30 * 1.5

ဝတ္တု

ကိုယ်ခန္ဓာ

အခင်အရှင်

တံဆိပ်ခတ်ခြင်း

စိမ့်စမ်း

0cr18ni9

0cr18ni9

pctelee

1cr18ni9







LNG nozzles ၏အဓိကနည်းပညာ parameters များ -



• မီဒီယာ: LNG, LN2 နှင့်အခြား cryogenic အရည်

• rated စီးဆင်းမှု: 190l / min

• Max Outlet ဖိအား: 1.7mpa

• မက်စ်အလုပ်လုပ်ဖိအား: 3.5MPA

• စိတ်ဖိစီးမှုဖိအား: 10.35mpa

• အပူချိန် -   -196 ° C- + 80 ဒီဂရီစင်တီဂရိတ်

• Injector အရွယ်အစား: 39.5mm



  အားသာချက်များ:

• ဒီဇိုင်းဆွဲထားပြီးလွယ်ကူစွာလည်ပတ်နိုင်ပြီး၎င်းသည် LNG TANK ကို 5min နှင့်ပိုမိုတိုတောင်းနိုင်သည်။

• တံဆိပ်အသစ်အသစ်, ထုတ်ကုန်သည်ပိုမိုအားကိုးနိုင်သည်, ယိုစိမ့်မှုမရှိပါ။

• ၎င်းသည်၎င်းကိုဖွင့်ရန်သို့မဟုတ်ပိတ်ရန်အချိန်နှင့်ခွန်အားနည်းလိမ့်မည်။

• ချိတ်ဆက်သူမှချိတ်ဆက်ရန်သို့မဟုတ်ဖယ်ရှားရန်အလွယ်တကူလုပ်နိုင်သည်။

• connector မှဖယ်ထုတ်လိုက်သည့်အခါအရည်ကိုပိတ်ထားသည်
